云服务器部署Ceph
最近更新时间：2024.08.15 16:41:03首次发布时间：2021.11.15 17:01:10
我的收藏

关于 Ceph

Ceph 是一种开源分布式文件系统，具有高可靠、自动重均衡、灵活扩展等特点，支持对象存储、块存储以及文件存储。Ceph 充分利用节点的计算能力，通过 Crush 算法计算文件位置，使数据均衡分布，避免单点故障问题。

RADOS（Reliable Autonomic Distributed Object Store）是 Ceph 存储系统的核心，也称 Ceph 存储集群，具有高可用、自我修复、自我管理等特性，包括 Ceph Monitor 和 Ceph OSD 两个核心组件。

  • Ceph Monitor ：通过图表方式监控集群运行状态，包括监视器图、OSD 图、归置组（PG）图和 CRUSH 图。
  • Ceph OSD ：存储数据，处理数据的复制、恢复、回填、再均衡，并通过检查其他 OSD 守护进程的心跳向 Ceph Monitors 提供一些监控信息。通常至少需要 3 个 Ceph OSD 来实现冗余和高可用性。

更多内容，请参考 Ceph Documentation。

前提条件

在进行本实践前，您需要完成以下准备工作：

  1. 注册火山引擎账号，并完成 企业实名认证。您可以登录 火山引擎控制台，在顶部导航栏右侧，单击“账号管理 > 实名认证”，前往 实名认证 页面查看是否已经完成实名认证。

  2. 火山引擎账户余额大于 100 元。您可以登录 火山引擎控制台，并前往账户总览页面查看账户余额。

实践规划

本最佳实践通过火山引擎云服务器、私有网络、NAT 网关等产品进行 Ceph 部署，本文中相关产品规划如下：

产品或服务
本文示例
备注
私有网络 名称：ceph-vpc
IPv4：172.16.0.0/12 		地域：华北2（北京）
可用区：可用区A
子网名称：ceph-cluster-subnet
IPv4：172.16.3.0/24
弹性计算ECS 名称：ceph-node1
规格：ecs.g1.xlarge（vCPU: 4 /内存：16GiB）
系统盘：100GiB
数据盘：200GiB * 3		 操作系统：CentOS 7.6
地域及可用区：华北2（北京）可用区A
私网地址：172.16.3.76
名称：ceph-node2
规格：ecs.g1.xlarge（vCPU: 4 /内存：16GiB）
系统盘：100GiB
数据盘：200GiB * 3		 操作系统：CentOS 7.6
地域及可用区：华北2（北京）可用区A
私网地址：172.16.3.237
名称：ceph-node3
规格：ecs.g1.xlarge（vCPU: 4 /内存：16GiB）
系统盘：100GiB
数据盘：200GiB * 3 		操作系统：CentOS 7.6
地域及可用区：华北2（北京）可用区A
私网地址：172.16.3.223
名称：ceph-client
规格：ecs.g1.xlarge（vCPU: 4 /内存：16GiB）
系统盘：40GiB		 操作系统：CentOS 7.6
地域及可用区：华北2（北京）可用区A
私网地址：172.16.3.211
NAT网关 名称：ceph-nat
规格：小型		 地域及可用区：华北2（北京）可用区A
公网地址：180.184.xx.xx

火山引擎环境部署

在部署 Ceph 前，您需要先完成火山引擎上的一系列环境部署，包括私有网络 VPC 的创建，云服务器的创建以及 NAT 网关的创建。这些是您开启 Ceph 安装的必要条件。

创建 VPC 和 Subnet

  1. 登录 火山引擎控制台。

  2. 在左侧导航树中，单击“产品与服务 > 私有网络”，进入 私有网络 VPC 管理控制台。

  3. 在顶部导航栏选择“华北2（北京）”地域。

  4. 在私有网络列表页面，单击“创建私有网络”。

  5. 在创建私有网络页面，进行私有网络和子网相关参数配置，具体配置描述见下表。

    类别
    配置项
    说明
    私有网络 地域 华北2（北京）
    名称 ceph-vpc
    IPv4 网段 172.16.0.0/12
    子网 名称 ceph-cluster-subnet
    可用区 可用区A
    IPv4 网段 172.16.3.0/24

  6. 参数配置完成后，单击“确定”。

创建云服务器

  1. 登录 火山引擎控制台。

  2. 在左侧导航树中，单击“产品与服务 > 云服务器”，进入 云服务器控制台 。

  3. 在左侧导航栏选择“实例”，地域选择为 华北2（北京），并单击“创建实例”。

  4. 在创建实例页面中，配置相关参数，具体如下表。

    配置项
    说明
    计费方式按量计费
    地域及可用区华北2（北京） 可用区A
    实例规格：通用型
    实例规格ecs.g1.xlarge（vCPU: 4 /内存：16GiB）
    镜像公共镜像 CentOS 7.6
    此处对操作系统类型无强制要求，可选用任何的 Linux 操作系统。本文以 CentOS 7.6为例
    存储系统盘 40GiB * 1
    数据盘 200GiB * 3

  5. 完成基础配置后，单击“下一步”，进行网络和高级配置。

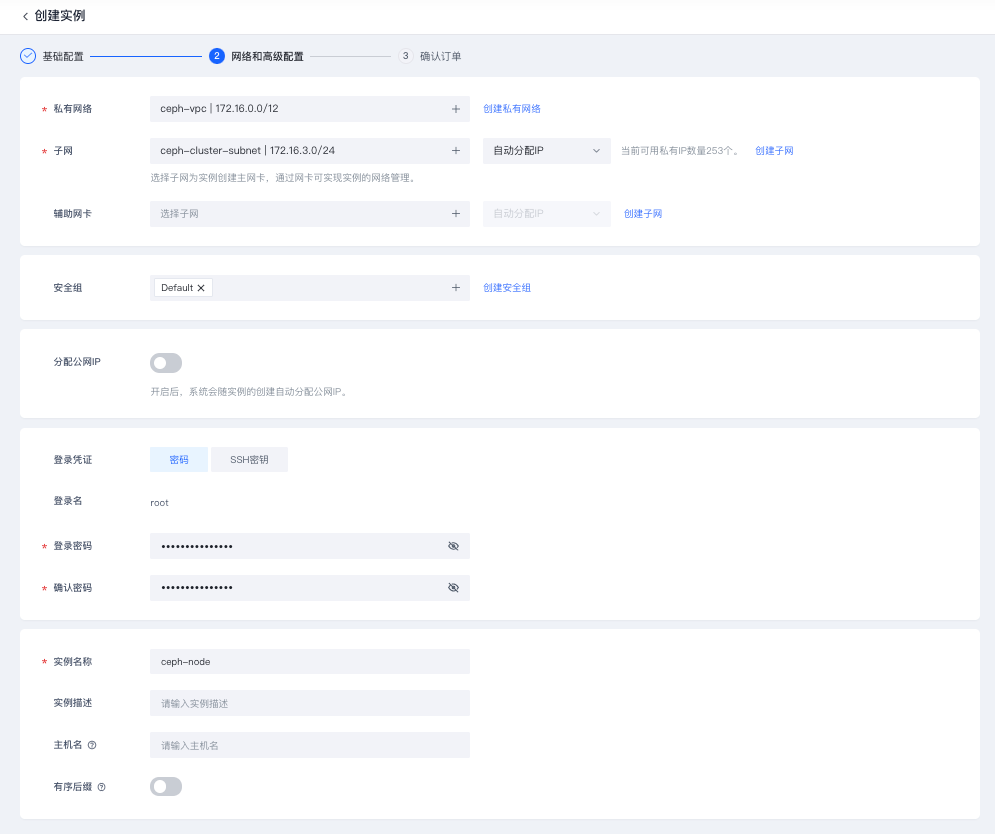

    在网络和安全组面板，参考下表，配置相关参数。

    配置项
    说明
    网络私有网络：选择已创建的 VPC（ceph-vpc）
    子网：选择已创建的子网（ceph-cluster-subnet）
    安全组选择默认安全组

  6. 单击“下一步：确认订单”。

  7. 在确认订单页面中，确认各项参数信息。确认无误后，勾选“我已阅读并同意《云服务器ECS 服务条款》”，并单击“立即购买”，创建实例。

    本文中部署 Ceph 需创建 4 台 ECS 实例，请参考 实践规划 进行创建。

创建弹性公网 IP

  1. 登录 火山引擎控制台。

  2. 在左侧导航树中，单击“产品与服务 > 公网 IP”，进入 私有网络管理 > 公网IP控制台。

  3. 在公网 IP 列表页，单击“申请公网 IP”。

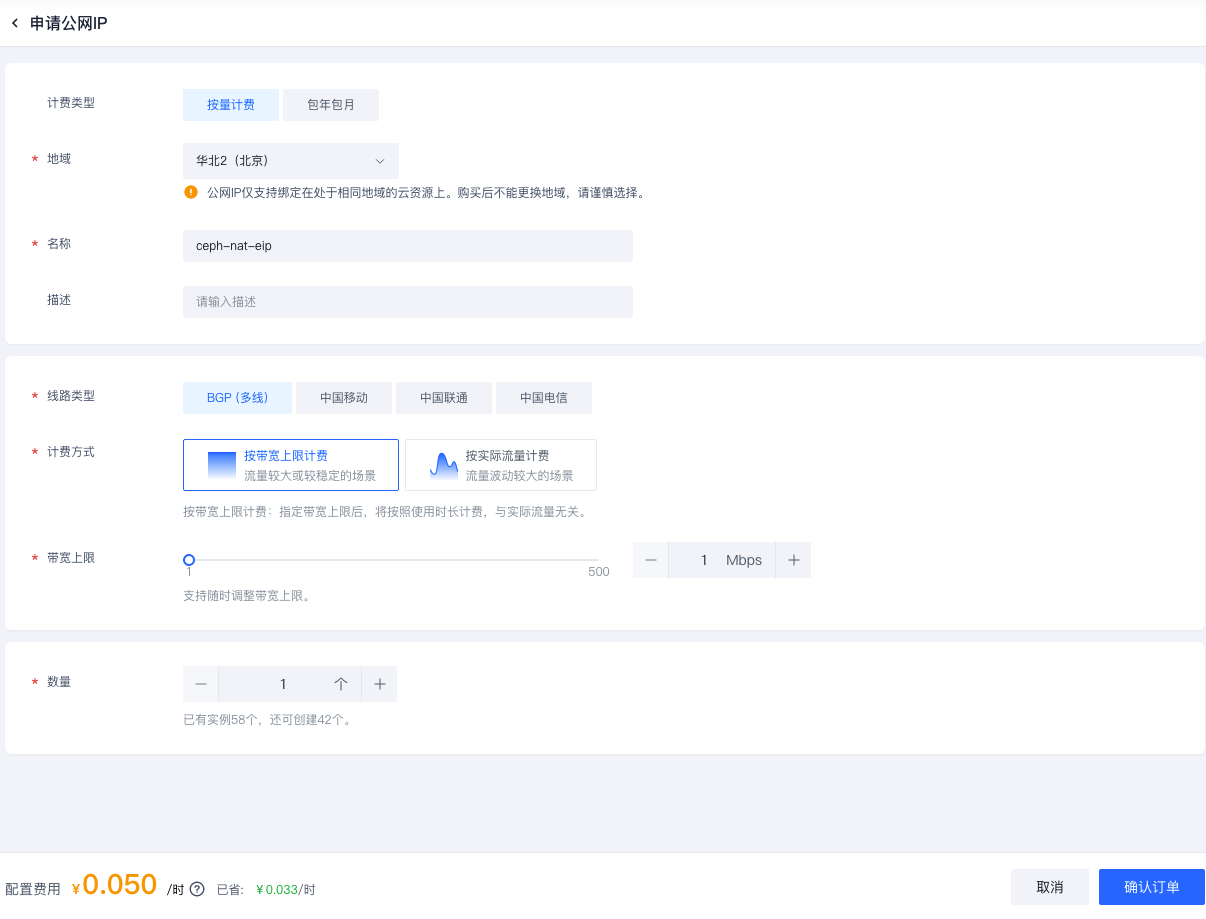

  4. 按下图配置公网 IP 相关参数，单击“确认订单”，创建公网 IP。

创建 NAT 网关

  1. 登录 火山引擎控制台。

  2. 在左侧导航树中，单击“产品与服务 > NAT 网关”，进入 私有网络 > NAT 网关控制台。

  3. 在 NAT 网关列表页，单击“创建 NAT 网关”。按下图配置相关参数，单击“确认订单”。

  4. 确认配置详情后，勾选“我已阅读并同意《NAT网关服务条款》”，单击“立即购买”，完成 NAT 网关创建。

    配置项
    说明
    付费方式按量计费
    地域华北2（北京）
    规格小型
    私有网络ceph-vpc

  5. 在 NAT 网关控制台，单击已创建的 ceph-nat，进入 NAT 网关详情页。单击“公网 IP > 绑定公网 IP”，添加公网 IP ceph-eip。

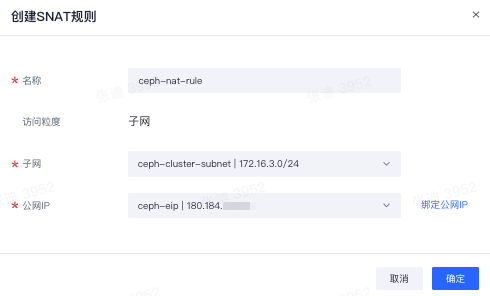

  6. 在 NAT 网关详情页，单击“SNAT规则 > 创建SNAT 规则”，添加 SNAT 规则。

Ceph 集群安装准备

为了更加快速部署 Ceph 集群，本实践中大部分操作使用 Ansible 批量操作，以减少各个节点来回切换的时间。

说明

下列操作只有 修改主机名 步骤需要登录到各个节点进行修改，其它均在部署节点 ceph-node1 执行即可。

主机规划

主机
IP
功能
ceph-node1172.16.3.76mon、osd、mgr、deploy
ceph-node2172.16.3.237mon、osd、mgr
ceph-node3172.16.3.223mon、osd、mgr
ceph-client172.16.3.211-

准备安装环境

修改主机名

使用 ECS Terminal 或远程连接工具，分别 登录到四台云服务器 命令行界面，依次修改主机名。

hostnamectl set-hostname ceph-node1
hostnamectl set-hostname ceph-node2
hostnamectl set-hostname ceph-node3
hostnamectl set-hostname ceph-client

在 ceph-node1 配置环境

  1. 配置域名解析文件。

    1. 执行vim /etc/hosts命令，打开 /etc/hosts 文件。

    2. 按i，进入编辑模式。

    3. 在/etc/hosts文件末尾添加如下内容，请将私网IP地址修改为您自己的私网IP。

      172.16.3.76   ceph-node1
172.16.3.237  ceph-node2
172.16.3.223  ceph-node3
172.16.3.211  ceph-client

    4. 按Esc退出编辑模式，然后输入:wq并回车。

  2. 配置免密登录。

    ssh 密钥默认保留在 ~/.ssh 目录中，您可以根据需求在配置密钥时，指定 ssh 密钥保存位置。如不指定，在设置密钥保存位置时回车即可。

    ssh-keygen -t rsa -P ''
ssh-copy-id ceph-node1
ssh-copy-id ceph-node2
ssh-copy-id ceph-node3
ssh-copy-id ceph-client

  3. 安装 Ansible。

    1. 执行以下命令，安装 Ansible。

      yum install epel-release -y
 yum install ansible -y

    2. 执行vim /etc/ansible/hosts命令，打开/etc/ansible/hosts文件。

    3. 按i，进入编辑模式。

    4. 在/etc/ansible/hosts文件末尾，添加如下内容。

      [ceph]
ceph-node1 ansible_ssh_user=root
ceph-node2 ansible_ssh_user=root
ceph-node3 ansible_ssh_user=root

    5. 按Esc退出编辑模式，然后输入:wq并回车。

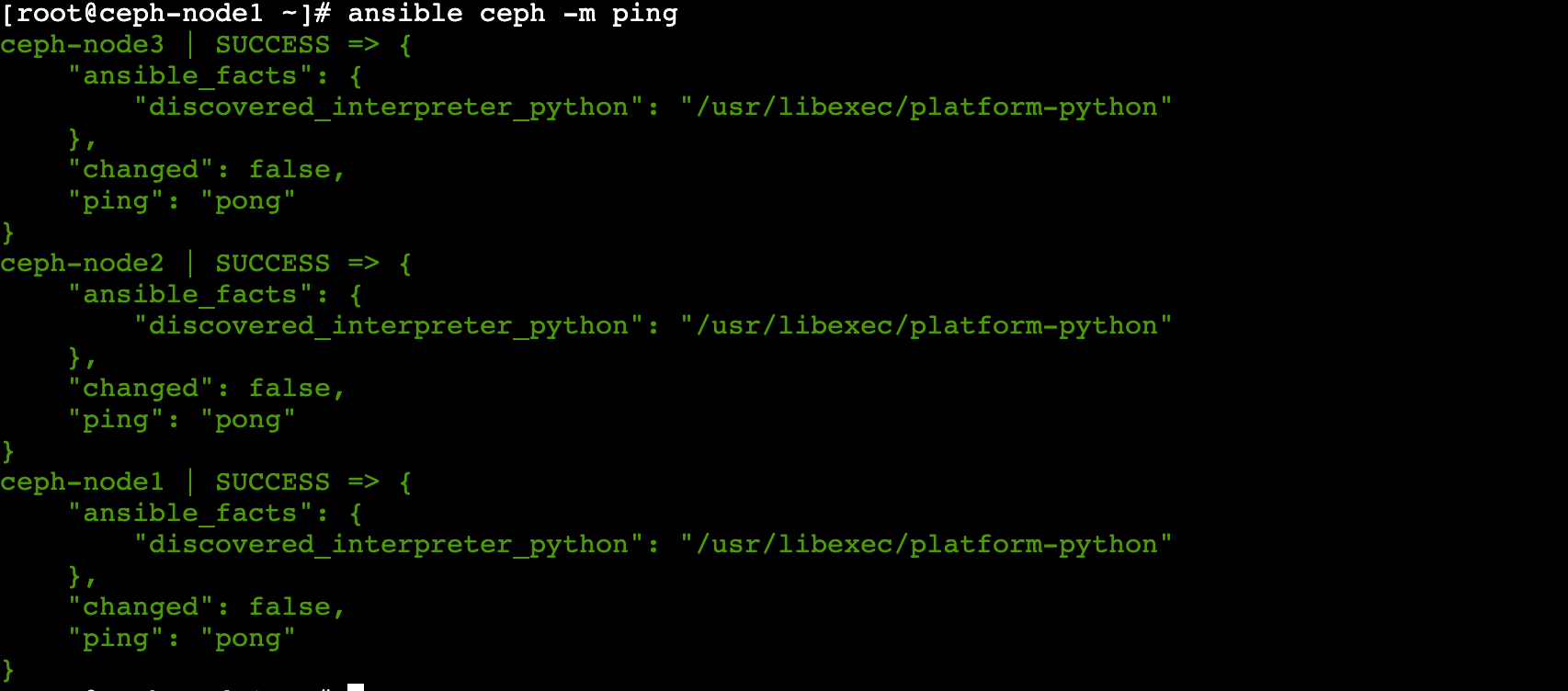

    6. 执行以下命令，查看节点是否都能无密登录。
      ansible ceph -m ping

      出现如下回显信息，即为设置成功。

  4. 执行以下命令，拷贝 hosts 到其他机器，将管理机文件复制到远程主机中。

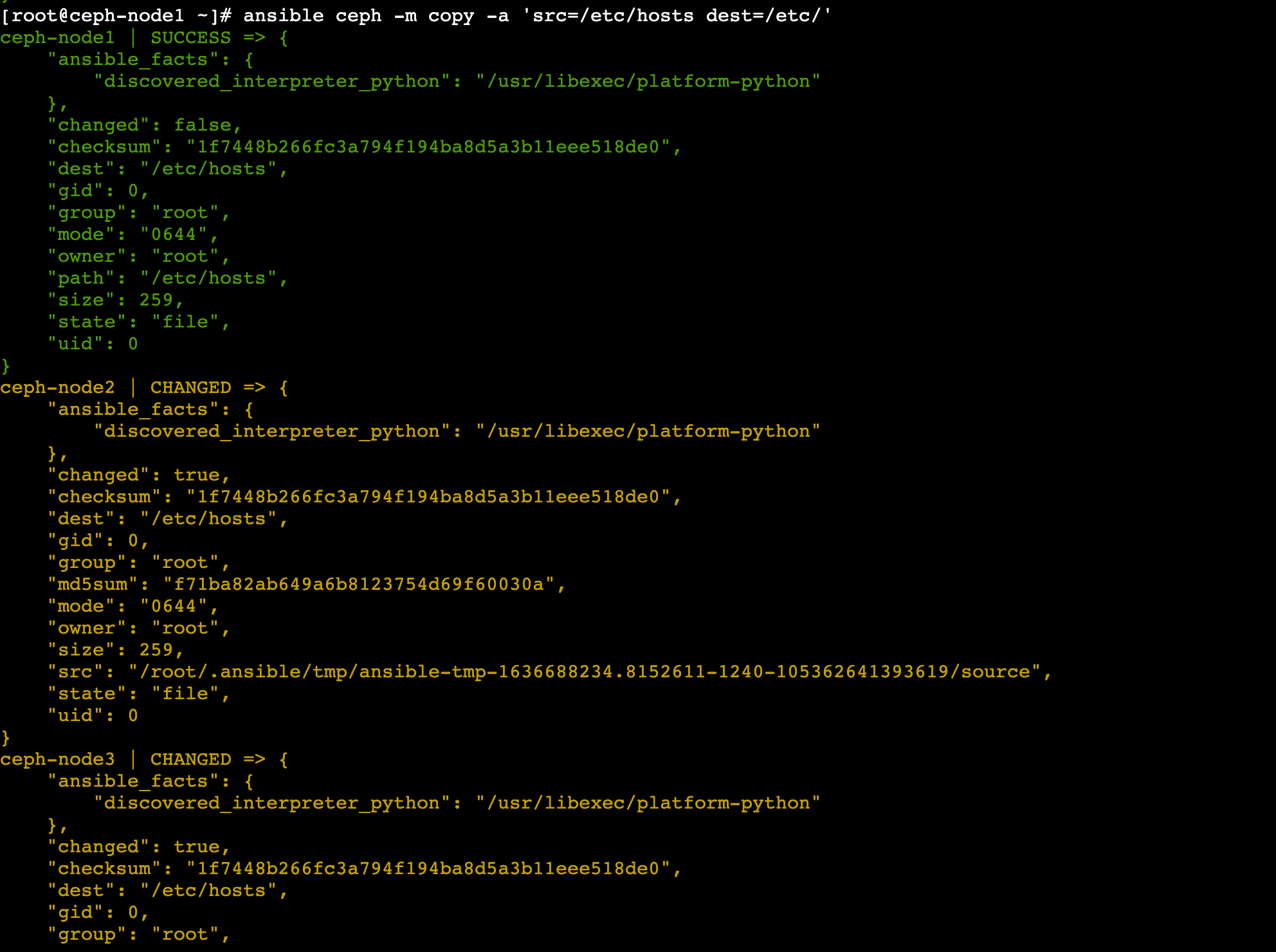

    ansible ceph -m copy -a 'src=/etc/hosts dest=/etc/'

    ceph-node1，2，3出现如下回显信息，即为配置成功。

  5. 配置 ceph 源。

    1. 执行vim /etc/yum.repos.d/ceph.repo命令，打开 /etc/yum.repos.d/ceph.repo 文件。

    2. 按i，进入编辑模式。

    3. 在/etc/yum.repos.d/ceph.repo文件添加如下内容。

      [ceph]
name = ceph
gpgcheck = 0
baseurl = https://mirrors.volces.com/ceph/rpm-luminous/el7/x86_64/

[ceph-deploy]
name = ceph-deploy
gpgcheck = 0
baseurl = https://mirrors.volces.com/ceph/rpm-luminous/el7/noarch/

    4. 按Esc退出编辑模式，然后输入:wq并回车。

    5. 执行以下命令，将配置修改拷贝到其它节点。
      ansible ceph -m copy -a 'src=/etc/yum.repos.d/ceph.repo dest=/etc/yum.repos.d/'

      ceph-node1，2，3出现如下回显信息，即为配置成功。

  6. 配置 /etc/yum.conf 文件，限制安装 ceph 的版本。

    1. 执行vim /etc/yum.conf命令，打开 /etc/yum.conf 文件。

    2. 按i，进入编辑模式。

    3. 在/etc/yum.conf文件末尾，添加如下内容。
      exclude=*12.2.13*

    4. 按Esc退出编辑模式，然后输入:wq并回车。

    5. 执行以下命令，将修改好的 yum 配置复制到其它节点中。
      ansible ceph -m copy -a 'src=/etc/yum.conf dest=/etc/yum.conf'

安装和配置 Ceph 集群

  1. 执行以下命令，安装 ceph-deploy。

    yum install ceph-deploy -y

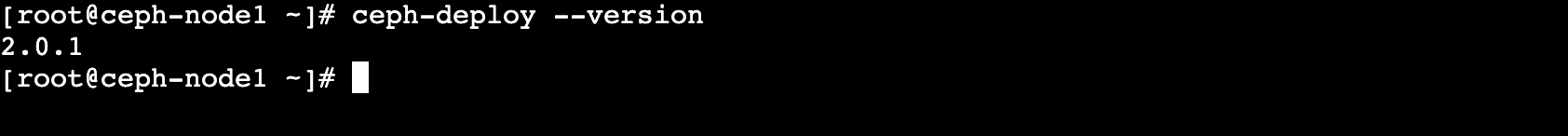

ceph-deploy --version

    可查询到版本信息，即为安装成功。

  2. 使用 ceph-deploy 安装 ceph。

    进行此操作前，请确保已安装 epel 源，否则会报错。

    1. 执行以下命令，安装 ceph。

      ansible ceph -m yum -a 'name=epel-release state=latest'

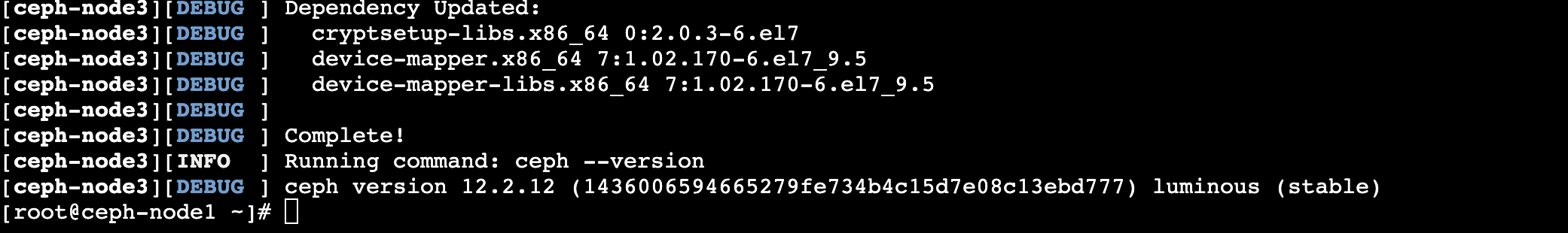

ceph-deploy install --no-adjust-repos ceph-node1 ceph-node2 ceph-node3

      返回如下回显信息即为安装成功。

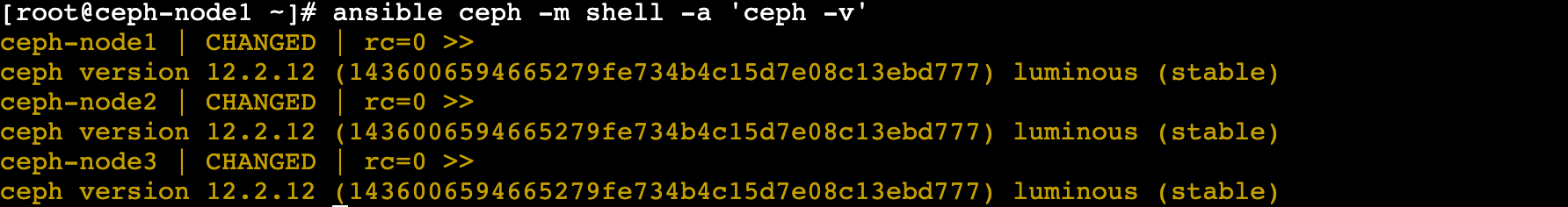

    2. 执行以下命令，查看 ceph 版本。
      ansible ceph -m shell -a 'ceph -v'

      返回如下回显信息：

  3. 部署 RADOS存储集群。

    1. 执行以下命令，初始化集群。

      mkdir ceph-cluster
cd ceph-cluster/
ceph-deploy new ceph-node1 ceph-node2 ceph-node3
ls

      返回如下回显信息：

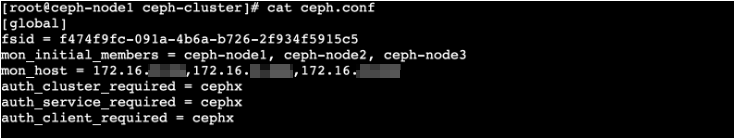

    2. 执行cat ceph.conf命令，查看配置如下图：

  4. 执行以下命令，部署 mon 节点。

    ceph-deploy mon create-initial
ls

    返回如下回显信息：

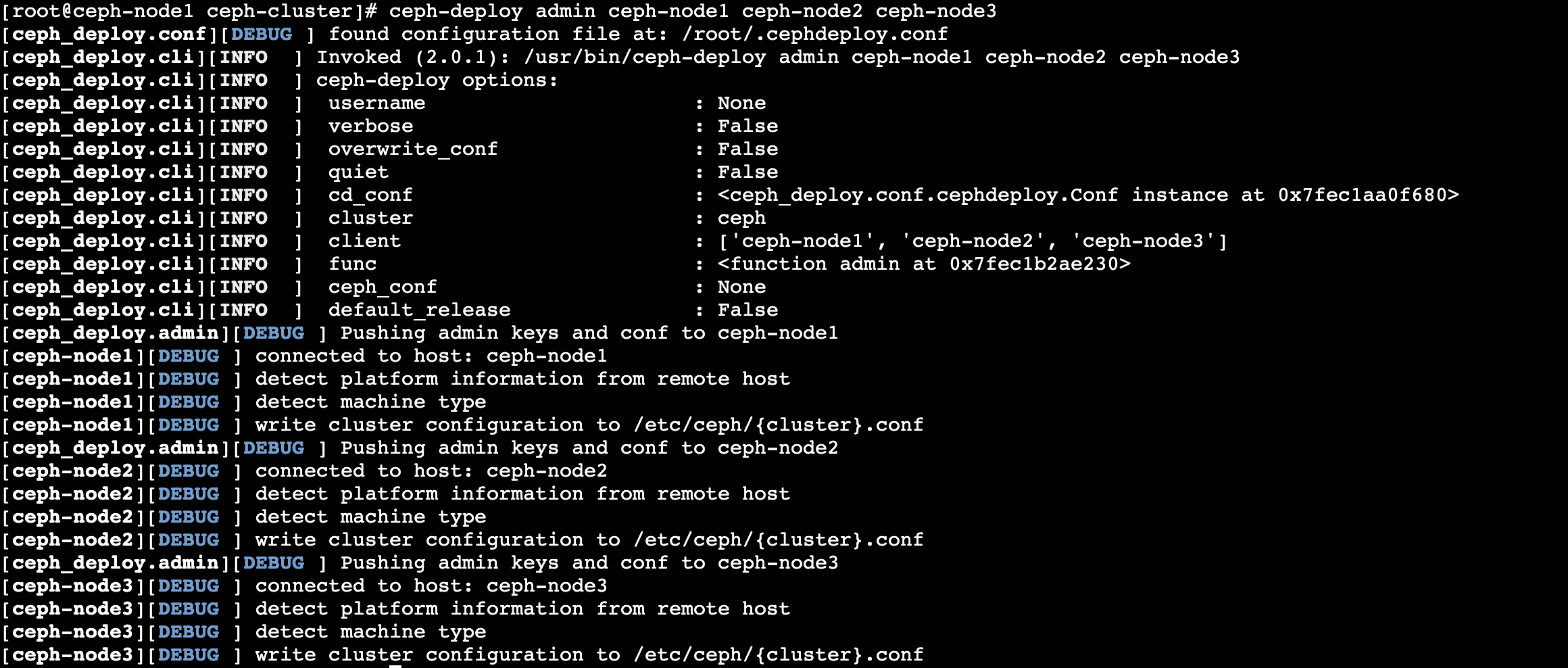

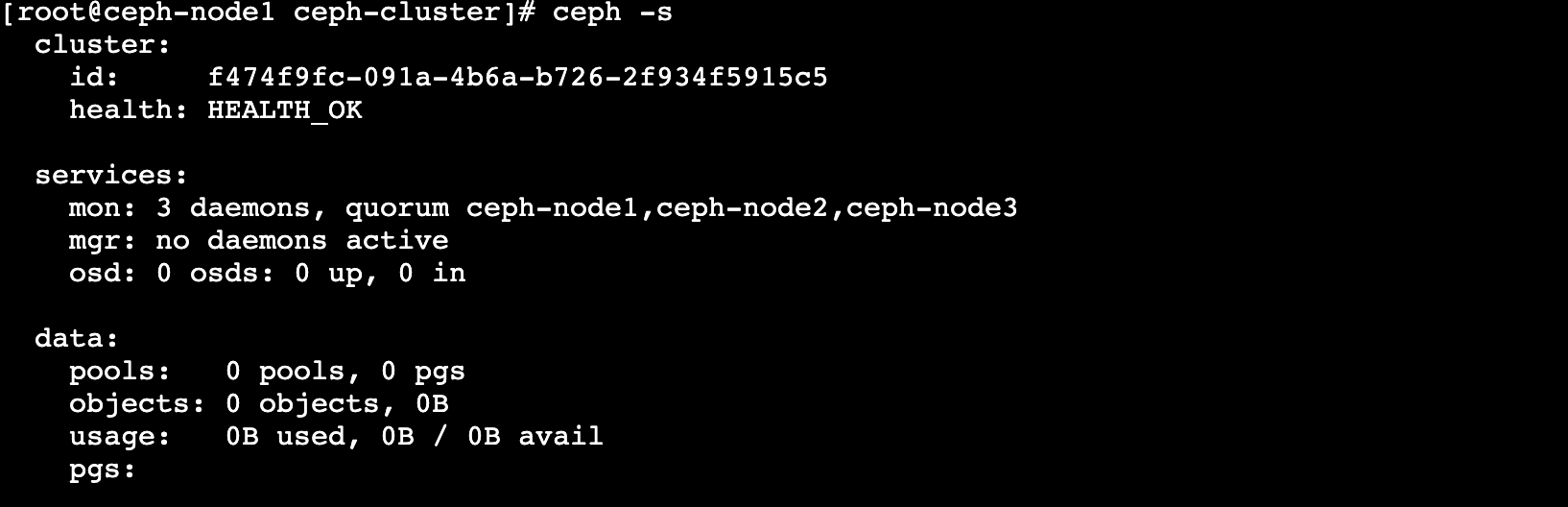

  5. 执行以下命令，拷贝 admin 配置到其他节点。

    ceph-deploy admin ceph-node1 ceph-node2 ceph-node3
ceph -s

    返回如下回显信息：

  6. 部署 ceph-mgr。

    Ceph-mgr 作为 Ceph 12.2 主推的功能之一，是负责 Ceph 集群管理的组件，目标是实现 Ceph 集群的管理，为外界提供统一的入口。

    执行以下指令进行部署。

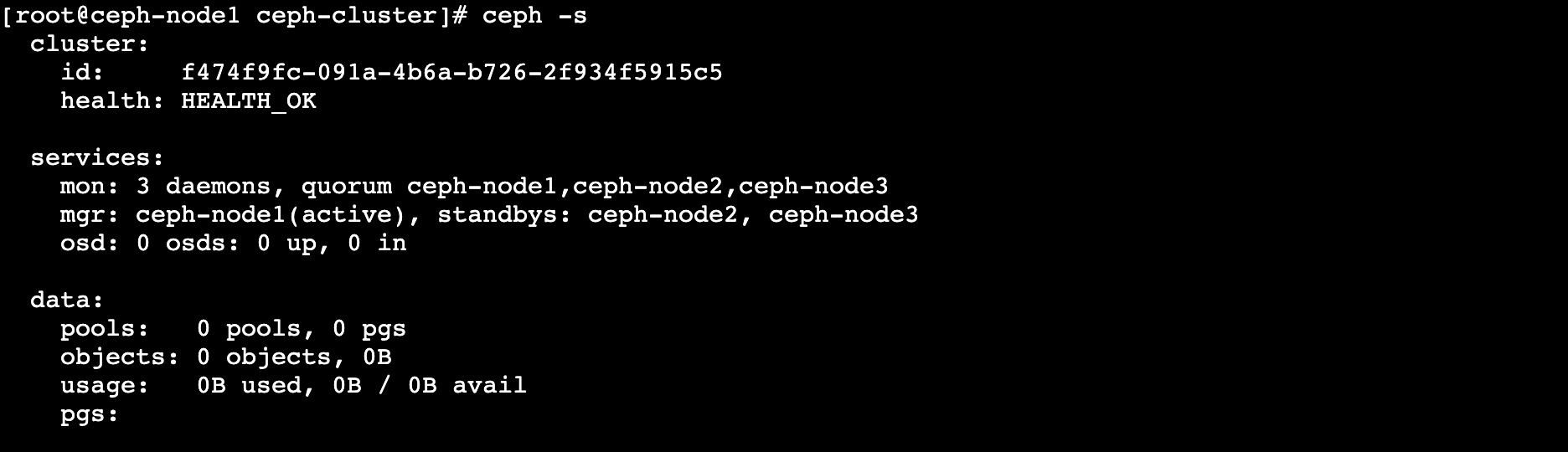

    ceph-deploy mgr create ceph-node1 ceph-node2 ceph-node3
ceph -s

    返回如下回显信息：

  7. 启动 Ceph Dashboard。

    Ceph 提供了原生的Dashboard 功能，通过 Dashboard 可以获取 Ceph 集群的各种基本状态信息。

    1. 执行以下命令，开启 Dashboard。

      ceph mgr module enable dashboard
  #查看当前 dashboard 位置
  ceph mgr services

    2. 为 Ceph Dashboard 所在节点 绑定公网 IP。

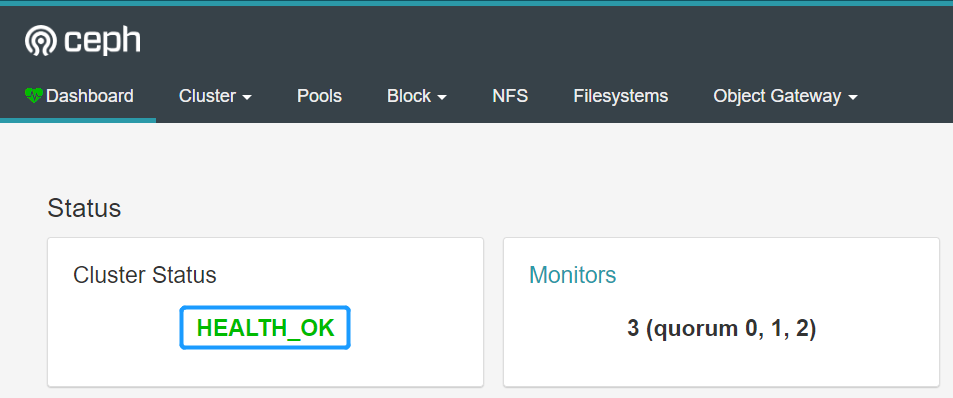

    3. 安装完成后，打开浏览器并在地址栏输入：http://<Dashboard 所在节点公网IP>:7000

      访问 Dashboard 前，请参考 修改安全组访问规则 放行7000端口。


  8. 添加 OSD。

    1. 执行以下命令，为各节点创建 OSD。

      ceph-deploy disk zap ceph-node1 /dev/vdb
ceph-deploy disk zap ceph-node1 /dev/vdc
ceph-deploy osd create ceph-node1 --data /dev/vdb
ceph-deploy osd create ceph-node2 --data /dev/vdb
ceph-deploy osd create ceph-node3 --data /dev/vdb
ceph-deploy osd create ceph-node1 --data /dev/vdc
ceph-deploy osd create ceph-node2 --data /dev/vdc
ceph-deploy osd create ceph-node3 --data /dev/vdc

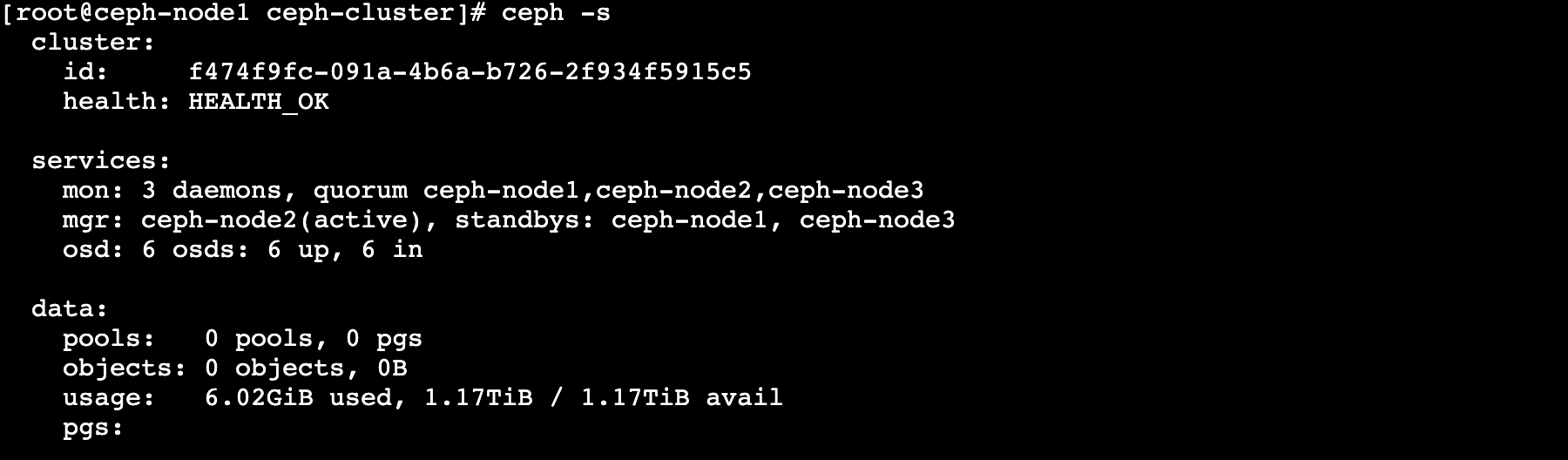

    2. 执行ceph -s命令，查询集群状态。

块存储 RBD 创建

RBD（RADOS Block Device）块存储，是最稳定且最常用的存储类型。RBD 块设备类似磁盘可以被挂载。 RBD 块设备具有快照、多副本、克隆和一致性等特性，数据以条带化的方式存储在Ceph 集群的多个 OSD 中。

  1. 执行以下命令，创建 ceph pool。

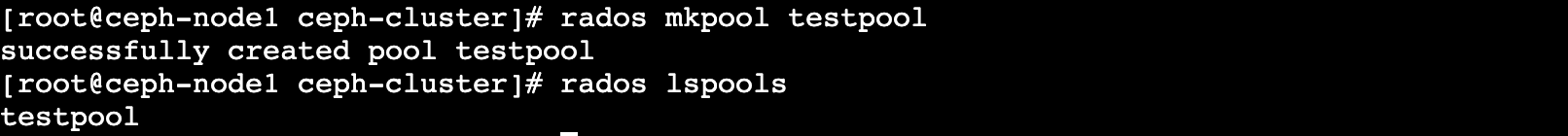

    rados mkpool <poolname>
rados lspools

    返回如下回显信息，即为创建成功。

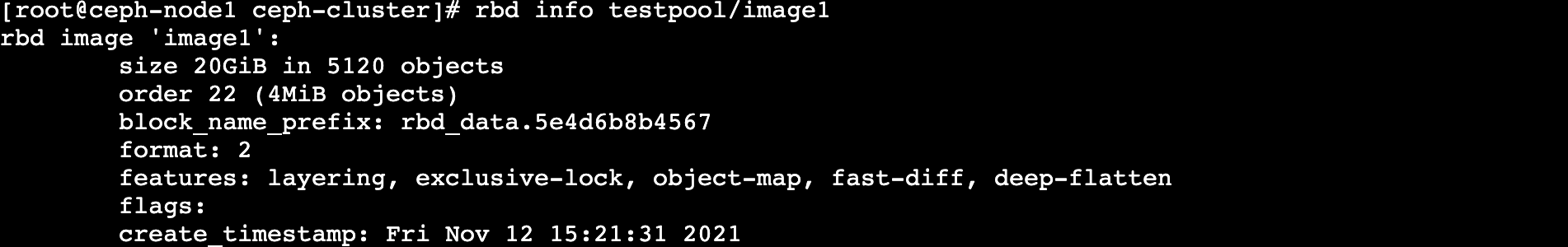

  2. 执行以下命令，在ceph pool 中创建 image1。

    rbd create <poolname>/image1 --size 20480 --image-format 2
rbd info <poolname>/image1

    返回如下回显信息，即为创建成功。

  3. 执行rbd list <poolname> 命令，查看 ceph pool 中 image 信息。

    返回如下回显信息：

使用 client 挂载 RBD 到本地

  1. 在 ceph-node1 执行以下命令，安装 ceph-client。

    ceph-deploy install ceph-client
ceph-deploy admin ceph-client

  2. 在 ceph-client 环境执行以下命令，挂载 RBD 到本地。

    rbd create <poolname>/test2 --size 20G --image-format 2
rbd map testdevice --pool <poolname> --image test2
rbd feature disable <poolname>/test2 object-map fast-diff deep-flatten
rbd map testdevice --pool <poolname> --image test2
mkfs.ext4 -m0 /dev/rbd0
mkdir /mnt/ceph-block-devicesudo
mount -t ext4 /dev/rbd0  /mnt/ceph-block-devicesudo

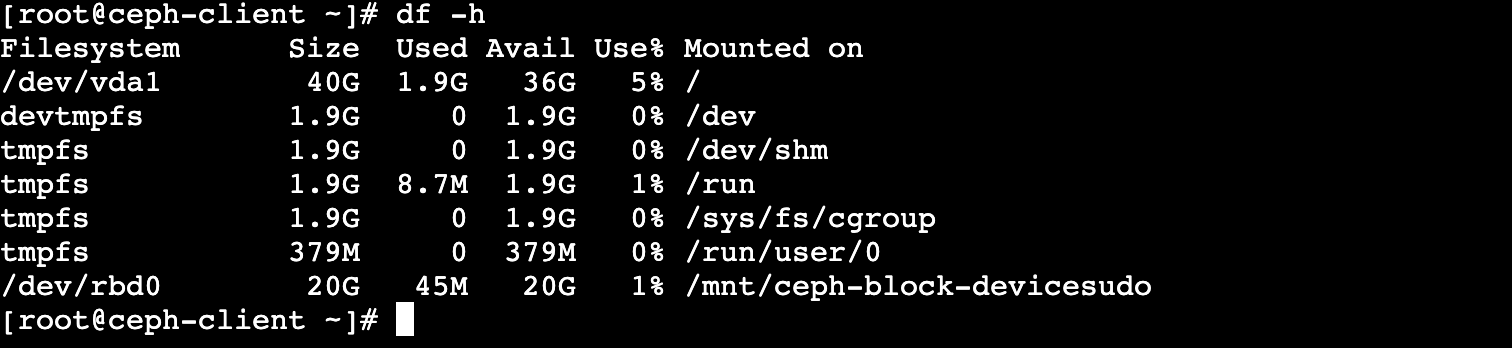

df -h

    返回如下回显信息，即为挂载成功。

集群卸载

执行以下命令，进行集群卸载。

# 卸载ceph软件包
ceph-deploy purge {ceph-node} [{ceph-node} ...]

# 删除各种配置文件和生成的数据文件
ceph-deploy purgedata {ceph-node} [{ceph-node} ...]

# 将卸载节点的认证密钥从本地目录移除
ceph-deploy forgetkeys

名词解释

  • 云服务器

    云服务器 ECS（Elastic Compute Service）是一种简单高效、处理能力可弹性伸缩的计算服务。ECS帮助您构建更稳定、安全的应用，提升运维效率，降低IT成本，使您更专注于核心业务创新。

  • 私有网络

    私有网络 VPC（Virtual Private Cloud）是用户基于火山引擎创建的自定义私有网络，不同的私有网络之间二层逻辑隔离，用户可以在自己创建的私有有网络内创建和管理云产品实例，比如 ECS、负载均衡、RDS 等。

  • NAT 网关

    NAT 网关（NAT Gateway）是一款企业级的公网网关，能够为私有网络内的 ECS 云服务器、GPU 云服务器、弹性裸金属服务器提供网络地址转换服务，实现私有网络内的多个云服务器共享公网IP访问Internet。
