本文档介绍火山引擎内容分发网络（CDN）中的 Dashboard 功能。

Dashboard 概述

Dashboard 是一个集中式监控页面，使您能够在一个页面上实时监控多个您关注的指标，并直观地查看这些指标的趋势数据，从而快速掌握 CDN 服务的整体运行状况。

在 Dashboard 页面，CDN 提供了以下预设看板：

• 分运营商查看流量、分运营商查看带宽、分省份查看流量、分省份查看带宽

请先查看这些预设看板是否能满足您的监控需求。如果这些预设看板不能满足您的需求，您可以创建看板。在创建看板时，您需要添加图表，然后在图表中指定您关注的指标。对于用户请求相关的指标，您还可以对指标数据设置过滤条件。

您最多可以创建 10 个看板。一个看板中最多可以包含 40 个图表。您可以拖动图表调整看板中图表的显示顺序。

看板设置

在图表中设置指标

在一个图表中，您可以指定以下某个指标。

• 用户请求相关的指标：访问带宽、访问流量、访问请求数、访问 QPS、访问 2xx 状态码、访问 3xx 状态码、访问 4xx 状态码、访问 5xx 状态码、下载速度、响应时间、流量命中率。

• 回源请求相关的指标：回源带宽、回源流量、回源请求数、回源 QPS、回源 2xx 状态码、回源 3xx 状态码、回源 4xx 状态码、回源 5xx 状态码

在图表中设置指标的过滤类型

对于用户请求相关指标，您可以在图表中指定以下一个或者多个过滤类型：

• 访问区域：表示请求来自的地区。列表中您最多可以指定 10 个中国省级行政区或最多 30 个国家和地区。

• 用户运营商：表示发送请求的客户端 IP 地址所使用的网络运营商。列表中您最多可以指定 5 个运营商。

• 应用层协议：表示请求使用的应用层协议。可选择的协议有：

  • HTTP、HTTPS、QUIC

• 网络层协议：表示请求使用的网络层协议。可选择的协议：

  • IPv4、IPv6

设置看板过滤类型

在每个看板中，您可以指定以下一个或者多个过滤类型。这些过滤类型对看板中的所有指标数据生效。

• 域名：表示对哪些域名统计指标数据。您最多可以指定 50 个域名。

• 统计时间段：表示指标数据的统计时间段。您可以指定过去 31 天内的任意时间段。

• 统计时间粒度：表示指标数据的统计时间粒度。

  • 如果 统计时间段的时间跨度 <= 1 小时，可选择的时间粒度有：

    • 1 分钟粒度、5 分钟粒度、1 小时粒度

  • 如果 1 小时 < 统计时间段的时间跨度 <= 3 天，可选择的时间粒度有：

    • 5 分钟粒度、1 小时粒度、1 天粒度

  • 如果 3 天 < 统计时间段的时间跨度 <= 31 天，可选择的时间粒度有：

    • 1 小时粒度、1 天粒度

• Dashboard 刷新频率：表示看板中指标数据的自动刷新频率。可选择的刷新频率有：

  • 1 分钟、5 分钟、15 分钟、关闭。

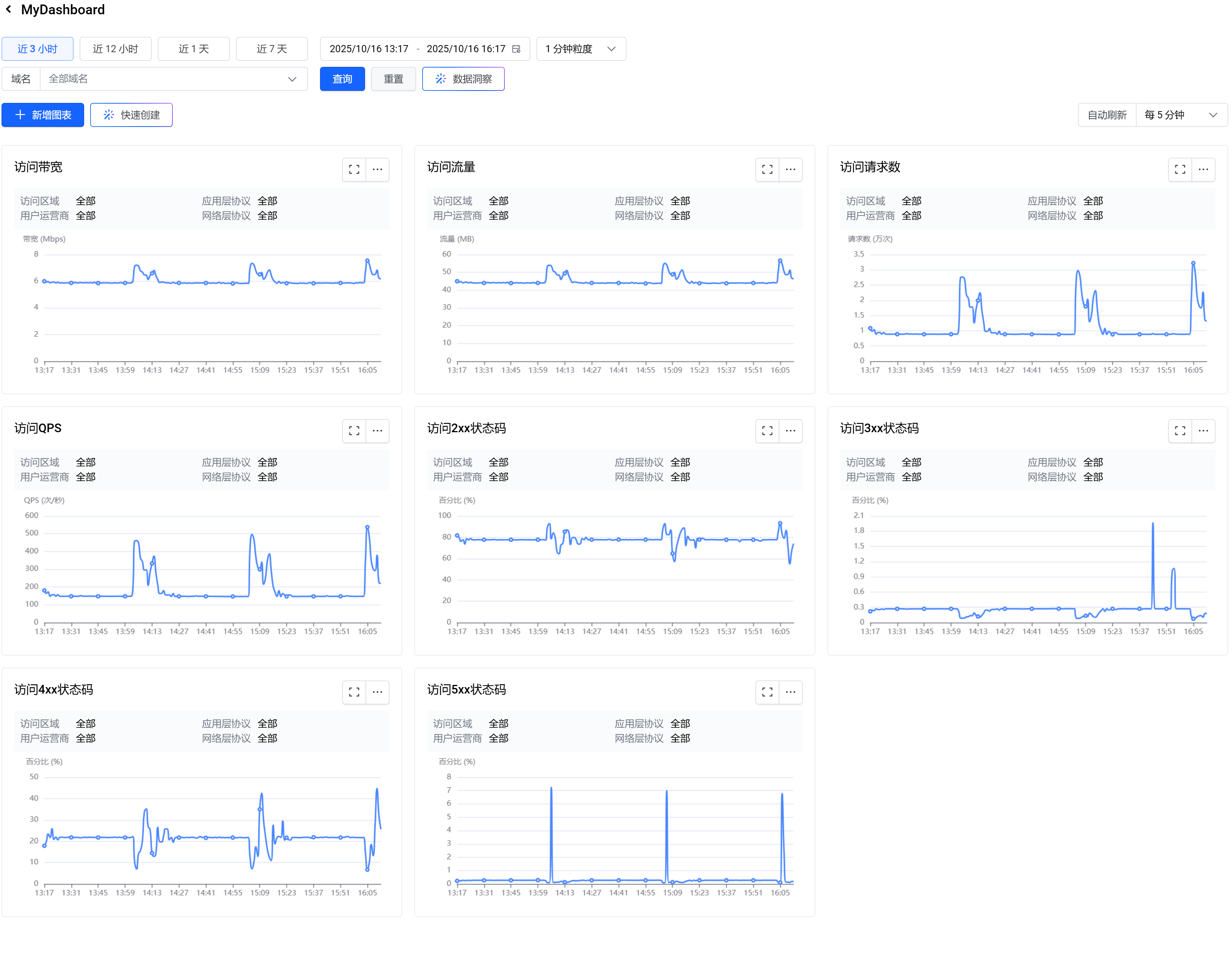

示例
