该文档介绍焱融文件存储系统在火山引擎弹性计算的本地SSD型ECS实例上进行小型化部署的典型方案，及相关性能验证。

部署场景

该典型配置使用4台ECS本地SSD型大规格实例用于部署焱融文件存储系统，ECS实例之间通过高速VPC网络连接，节点间的网络带宽最高可达33Gbps。每台ECS实例配置3块本地NVME SSD硬盘和两个弹性网卡（主网卡只做运维逃生通道，辅网卡为存储业务平面）。ECS实例间安全组配置为全互联互通，焱融文件存储系统对外只开放指定端口访问，用于存储系统的配置和运维。

另外，在上述4台ECS本地SSD型大规格实例所在VPC中部署3台高性能ECS实例，作为存储性能测试的读写客户端。该3台高性能ECS测试机为可选部署。在实际的业务部署中，业务系统可以直接在同一VPC中访问焱融的文件系统服务。

部署示意图如下图所示。

前提条件

• 注册火山引擎账号，并完成企业实名认证。您可以登录火山引擎控制台查看是否已经完成实名认证。
• 已创建1个VPC实例，详细步骤参见创建私有网络。
• 已创建4台本地SSD型ECS实例和3台高性能ECS实例，创建步骤参见购买云服务器，各实例的配置数据参见数据规划。

数据规划

• 焱融存储节点
  示意图中ECS实例filesystem-01、filesystem-02、filesystem-03、filesystem-04的规格选型均参考下表。

  实例规格	vCPU	内存 （GiB）	本地存储（GiB）	网络带宽（Gbit/s）	网络收发包（万PPS）	连接数（万）	多队列	云盘IOPS（万）	云盘带宽（Gbit/s）
  ecs.i1.14xlarge	56	352	3726 * 3	33	400	400	32	20	10

• 性能测试节点
  示意图中ECS实例perf-test-01、perf-test-02、perf-test-03的规格选型均参考下表。

  实例规格	vCPU	内存 （GiB）	网络带宽（Gbit/s）	网络收发包（万PPS）	连接数（万）	多队列	云盘IOPS（万）	云盘带宽（Gbit/s）
  ecs.g1.22xlarge	88	352	33	400	400	64	20	10

部署步骤

如需部署，请联系火山引擎技术支持团队或者直接联系焱融官方技术支持，更多关于焱融存储系统的信息请访问：https://www.yanrongyun.com/zh-cn/products/yrfs。

性能验证

验证环境信息（焱融存储节点）

性能验证结果

• 测试环境
  • 存储读写压测客户端3台ECS。
  • 4台ECS部署的焱融文件存储系统，提供可用的文件系统容量17.6TB。
  • 读写客户端与文件存储系统在同一VPC中，ECS的弹性网卡带宽限制为33Gbps。
• 测试场景
  使用fio工具，多场景下同时从3台ECS压测焱融文件存储系统，观测其IOPS性能及IO带宽。
• 测试用例及结果

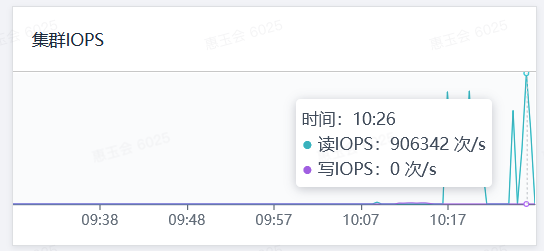

  • 并发4K块随机读，观测集群IOPS
    结果：读IOPS 906342 次/s

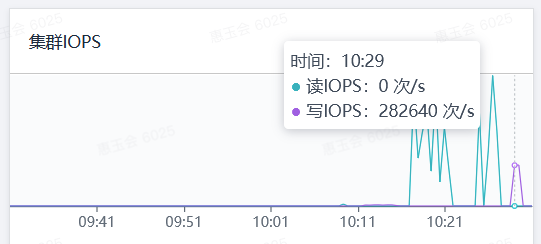

  • 并发4K块随机写，观测集群IOPS
    结果：写IOPS 282640 次/s

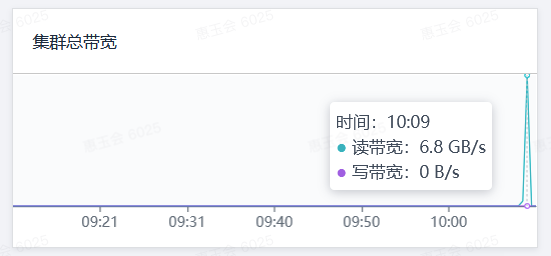

  • 并发512K块顺序读，观测集群IO带宽
    结果：读带宽 6.8 GB/s

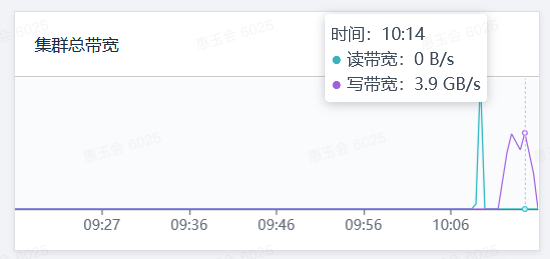

  • 并发512K块顺序写，观测集群IO带宽
    结果：写带宽 3.9 GB/s

• 测试总结
  以火山引擎ECS本地SSD型实例、高速私有网络等为基础设施部署的焱融文件存储系统，提供了性能极佳的云上文件存储系统。
