Google Protocol Buffer (简称 Protobuf) 是 Google 公司内部的混合语言数据标准，Protobuf 主要用于 RPC 系统和持续数据存储系统。Protobuf 格式可以读写基于 Protobuf 生成类的 Protobuf 数据。

使用限制

• Protobuf 格式目前仅支持在 Flink 1.16-volcano 及以上引擎版本中使用 。

使用步骤

以下是使用 Kafka 连接器和 Protobuf 格式创建表的步骤。

本地安装 jdk8 环境

火山 Flink 基于 jdk8 环境运行，为了保证编译的 pb class 能在 Flink 正常运行，推荐本地使用 jdk8 环境来编译。

下载 3.21.2 版本的 protoc

由于 Flink 1.16 & 1.17 内置的 pb format 版本是 3.21，因此推荐下载 3.21.2 版本的 protoc，以保证兼容性，下载地址：Link
解压后，在 bin 目录下找到 protoc 二进制可执行文件。

使用 protoc 把 proto 文件生成 Java 文件

proto 定义文件以 SimpleTest.proto 文件为例：
以下是 proto 定义文件：

syntax = "proto2";
package com.example;
option java_package = "com.example";
option java_multiple_files = true;

message SimpleTest {
    optional int64 uid = 1;
    optional string name = 2;
    optional int32 category_type = 3;
    optional bytes content = 4;
    optional double price = 5;
    map<int64, InnerMessageTest> value_map = 6;
    repeated  InnerMessageTest value_arr = 7;
    optional Corpus corpus_int = 8;
    optional Corpus corpus_str = 9;

    message InnerMessageTest{
          optional int64 v1 =1;
          optional int32 v2 =2;
    }

    enum Corpus {
        UNIVERSAL = 0;
        WEB = 1;
        IMAGES = 2;
        LOCAL = 3;
        NEWS = 4;
        PRODUCTS = 5;
        VIDEO = 7;
      }
}

执行生成 Java 文件的命令：

./protoc --java_out=src/main/java SimpleTest.proto

把 Java 文件编译为 Jar 包

采用 maven 的方式，把生成的 Java 文件编译并打包为 Jar 包，pom.xml 如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.example</groupId>
  <artifactId>pb-demo</artifactId>
  <version>1.0-SNAPSHOT</version>

  <properties>
    <maven.compiler.source>8</maven.compiler.source>
    <maven.compiler.target>8</maven.compiler.target>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <!-- 引入 protobuf-java 3.21.2，和 Flink 内置的 protobuf 版本保持一致 -->
    <dependency>
      <groupId>com.google.protobuf</groupId>
      <artifactId>protobuf-java</artifactId>
      <version>3.21.2</version>
      <scope>provided</scope>
    </dependency>
  </dependencies>

  <build>
    <plugins>
    <plugin>
      <artifactId>maven-shade-plugin</artifactId>
      <executions>
        <execution>
          <id>shade-flink</id>
          <phase>package</phase>
          <goals>
            <goal>shade</goal>
          </goals>
          <configuration>
            <shadeTestJar>false</shadeTestJar>
            <artifactSet>
              <includes>
                <include>*:*</include>
              </includes>
            </artifactSet>
          </configuration>
        </execution>
      </executions>
    </plugin>
  </plugins>
</build>

</project>

执行打包命令：

mvn clean package

在 target 目录下，找到最终编译好的 Jar 包。

编写 Flink SQL

新建 Flink SQL 1.16 & 1.17 作业，并使用如下 SQL 模版：

写入 pb 格式的数据

CREATE TABLE datagen_source (
  uid BIGINT,
  name STRING,
  category_type INT,
  content BINARY,
  price DOUBLE,
  value_map map<BIGINT, row<v1 BIGINT, v2 INT>>,
  value_arr array<row<v1 BIGINT, v2 INT>>,
  corpus_int INT,
  corpus_str STRING
) WITH (
     'connector' = 'datagen'
);

CREATE TABLE kafka_sink (
  uid BIGINT,
  name STRING,
  category_type INT,
  content BINARY,
  price DOUBLE,
  value_map map<BIGINT, row<v1 BIGINT, v2 INT>>,
  value_arr array<row<v1 BIGINT, v2 INT>>,
  corpus_int INT,
  corpus_str STRING
) WITH (
     'connector' = 'kafka',
     'topic' = 'pb-test',
     'properties.bootstrap.servers' = 'kafka-xxx.kafka.ivolces.com:9092',
     'properties.group.id' = 'testGroup',
     'format' = 'protobuf',
     'protobuf.message-class-name' = 'org.example.SimpleTest',
     'protobuf.ignore-parse-errors' = 'true'
);

INSERT INTO kafka_sink
SELECT *
FROM datagen_source;

读取 pb 格式的数据

CREATE TABLE kafka_source (
  uid BIGINT,
  name STRING,
  category_type INT,
  content BINARY,
  price DOUBLE,
  value_map map<BIGINT, row<v1 BIGINT, v2 INT>>,
  value_arr array<row<v1 BIGINT, v2 INT>>,
  corpus_int INT,
  corpus_str STRING
) WITH (
     'connector' = 'kafka',
     'topic' = 'pb-test',
     'properties.bootstrap.servers' = 'kafka-xxx.kafka.ivolces.com:9092',
     'properties.group.id' = 'testGroup',
     'scan.startup.mode' = 'earliest-offset',
     'format' = 'protobuf',
     'protobuf.message-class-name' = 'com.example.SimpleTest',
     'protobuf.ignore-parse-errors' = 'true'
);

CREATE TABLE print_sink (
  uid BIGINT,
  name STRING,
  category_type INT,
  content BINARY,
  price DOUBLE,
  value_map map<BIGINT, row<v1 BIGINT, v2 INT>>,
  value_arr array<row<v1 BIGINT, v2 INT>>,
  corpus_int INT,
  corpus_str STRING
) WITH (
     'connector' = 'print'
);

INSERT INTO print_sink
SELECT *
FROM kafka_source;

把 Jar 包加载到 Flink 作业

通过文件依赖的方式，把上述生成的 Jar 包先上传到 Flink 平台，再添加该文件依赖到 Flink 作业里。
文件上传参见：https://www.volcengine.com/docs/6581/152196

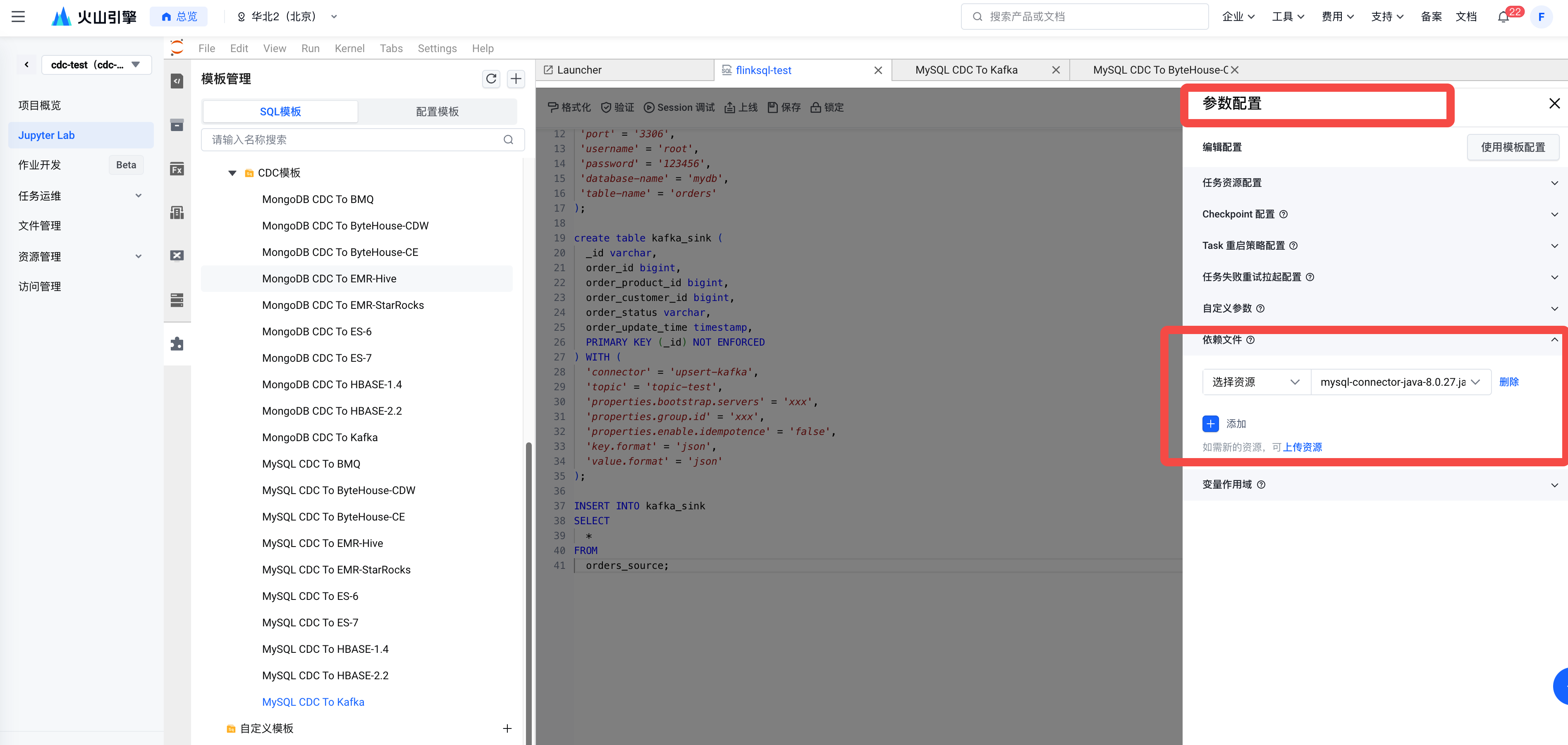

添加文件依赖的方式如下：

Format 参数

数据类型映射

下表列出了从 Flink 类型到 Protobuf 类型的映射。

注意事项

• 不能为空。
  由于 protobuf 不允许在映射和数组中使用空值，因此我们需要在从 Flink Rows 转换到 Protobuf 时自动生成默认值。

  Protobuf 数据类型	默认值
  int32 / int64 / float / double	0
  string	""
  bool	false
  enum	first element of enum
  binary	ByteString.EMPTY
  message	MESSAGE.getDefaultInstance()

• OneOf 类型字段。
  "oneof" 是 protobuf 中的一种特殊字段类型，它允许您将消息定义为只能有一个字段是非零值。例如，在下面的消息定义中，一个 Person 只能有一种类型（email 或 phone）：

  message Person {
    oneof contact_info {
      string email = 1;
      string phone = 2;
    }
  }


  在序列化过程中，无法保证同一 oneof 组中的 Flink 字段最多只包含一个有效值。在序列化时，每个字段都是按照 Flink 架构的顺序设置的，因此在同一 oneof 组中，位置较高的字段会优先于位置较低的字段。
