火山引擎私有网络（VPC，Virtual Private Cloud）为云上资源构建隔离的、自主配置和管理的虚拟网络环境。在一些数据训练、业务上云后，需要内网上传和访问存入 veImageX 的资源。使用内网可以提高可靠性、安全性，并降低延时、节省流量费用。本文将为您介绍数据在火山云上内网流转的最佳实践与配置。

本章节介绍内网数据互访的常见业务场景。

场景一：云上 VPC 内的服务读写 veImageX 内的资源

当您的应用服务部署在火山引擎的 VPC 网络中时，可以通过内网访问 veImageX 服务，实现安全、高效的数据上传和访问。veImageX 在华北 2 地域提供服务，如果您的私有网络 VPC 所属的区域也是华北 2，则可通过创建一个接口终端节点，使用 veImageX VPC 中部署的服务资源。
如果您在其他地域（例如华东 2）创建了 VPC，想要访问 veImageX 服务，就需要购买云企业网来实现跨地域的网络互通。云企业网是火山引擎提供的一种网络互联服务，它可以帮助用户建立跨地域、跨账号的私有网络互通，因此需要购买云企业网来打通华北 2 和华东 2 地域之间的网络连接。

场景二：veImageX 访问和操作“外部”云上存储资源

veImageX 服务可以通过内网访问 VPC 网络内的其他云服务，例如 ECS 等，实现内网访问和操作资源。

1. 以火山引擎 ECS 云服务器为例，在 ECS 云服务器上生产的资源，比如 GPU 服务器上的 AIGC 大模型生产的资源，可通过内网上传到 veImageX 存储。
2. veImageX 服务可以内网访问和操作 veImageX 存储，达到内网访问和操作云上资源的目的。

• 场景示例：通过 SDK 或者 API 调用 veImageX 的能力时，veImageX 需要对外发起请求拉取资源。以使用智能背景移除获取结果图接口为例，调用此接口需要传入 StoreUri， 传入该字段需要保证咨资源已经存入 veImageX 中，否则会访问不通。假如资源已经存入火山引擎对象存储 TOS，则可以用如下思路进行内网访问。
• 解决思路：将 ECS 云服务器作为中转站，内网读取 TOS 资源，再通过内网上传到 veImageX 存储。
  1. 创建一个 ECS 云服务器，可云上内网访问火山引擎 TOS。（可选择挂载桶的方式，也可以直接在 ECS 上自行实现拉取 TOS 资源逻辑）。
  2. 使用内网上传将资源内网传入 veImageX。


内网访问

veImageX 支持用户通过 VPC 内网访问 veImageX，以下将为您介绍如何在 veImageX 配置内网访问功能。

使用说明

• 使用内网访问功能需要开通火山引擎私网连接服务、私网解析 PrivateZone 服务，跨地域访问还需要开通云企业网服务，使用上述服务可能产生费用。veImageX 不针对内网访问功能加收额外费用。
• 通过私网连接访问 veImageX 默认使用 HTTP 协议和终端节点域名。

场景一：同地域访问

veImageX 在华北 2 地域提供服务，针对您的私有网络 VPC 所属的区域也是华北 2 的场景。

步骤一：创建私有网络

1. 登录火山引擎私有网络控制台，单击创建私有网络。

2. 参考下表，配置私有网络信息。

   类别	参数	说明	示例
   基本信息	地域	选择私有网络所属的地域，此处选择华北2（北京）。	华北2（北京）
   	名称	输入私有网络的名称。	vpc-test
   网络段	IPv4 CIDR	设置私有网络的IPv4网段，私有网络创建成功后，不支持修改网段。支持网段如下： 10.0.0.0/8～24 172.16.0.0/12～24 192.168.0.0/16～24	192.168.0.0/16
   子网	可用区	可用区是指同一地域中电力、网络隔离的物理地域。在同一私有网络内，可用区之间私网互通。您可以将私有网络中的各子网部署在不同可用区中，实现可用区间的资源容灾。您也可以将各子网部署在同一可用区，实现更低的网络延时。	可用区A
   	名称	输入子网的名称。	subnet-test
   	IPv4 CIDR	设置子网的地址段。 网段必须在私有网络地址范围内，且不同子网之间的网段不能重叠。 每个子网网段的前两个和最后一个 IP 地址为系统保留地址，分别用作网络地址、网关地址和广播地址。如子网网段为 192.168.1.0/24，系统保留地址为 192.168.1.0、192.168.1.1 和 192.168.1.255，不可使用。 子网创建成功后，网段不允许修改。	192.168.0.0/24
   	添加子网	单击添加子网可以同时创建多个子网。最多可同时创建3个子网。网段必须在私有网络地址范围内，且不可与已有子网地址重叠	/
   更多信息	项目	选择私有网络及其子网的项目。更多信息请参见项目管理。 若在顶部导航栏选择账号全部资源，则本参数您可以下拉选择已有项目。 若在顶部导航栏选择目标项目，则本参数您仅支持选择目标项目。	default
   高级选项	标签	按需为私有网络及一同创建的子网添加一个或多个用户标签。标签由一个键值对组成，用于资源的分类和搜索。更多信息请参见标签管理。 单击添加图标，输入标签键和标签值，为 VPC 实例添加标签。	标签键：vpc-key 标签值：vpc-v1

3. 单击确定，完成配置。

步骤二：创建终端节点

终端节点能够在私有网络 VPC 和终端节点服务之间建立一条安全、私密的连接。当服务使用方希望使用服务提供方 VPC 中部署的服务资源时，则需要创建一个接口终端节点。

1. 登录私有网络控制台。在顶部导航栏，地域选择华北2（北京）（默认值）。

2. 在左侧导航栏选择私网连接 > 终端节点。未完成跨服务角色授权的账号在弹出的跨服务访问请求页面，单击立即授权。

3. 在接口终端节点页签下，单击创建终端节点。

4. 在创建终端节点页面，参考配置接口终端节点配置如下参数。

   类别	参数	说明
   基本信息	地域	选择终端节点所属的地域，此处选择华北2（北京）。
   	名称	输入终端节点的名称。
   	类型	选择终端节点的类型，此处选择接口。
   	描述	输入终端节点的描述。
   	项目	选择终端节点所属的项目。详细介绍，请参见项目管理。
   终端节点服务		选择添加方式为火山引擎服务，终端节点服务为 com.volces.privatelink.cn-beijing.veimagex-new，该终端节点服务用于对接 veImageX。
   网络配置	私有网络	选择 veImageX 使用的私有网络。
   	可用区及子网	选择需要建立连接的终端节点服务可用区和子网。
   	安全组	选择安全组。
   高级选项	私有 DNS 名称	建议选择启用。 此处选择启用后，同账号同地域访问可跳过步骤四：解析终端节点。
   	标签	标签由一个键值对组成，用于资源的分类和搜索。更多关于标签的介绍请参见标签管理。 单击添加标签，输入标签键和标签值，为终端节点服务添加标签。

5. 单击确认订单，阅读并勾选 《产品和服务协议》、《私网连接服务条款》、《私网连接服务等级协议》，单击立即购买。

6. 单击去控制台，页面跳转至终端节点页面，您可在该页面查看所创建的终端节点名称、示例状态、连接状态、终端节点域名。


步骤三：开启内网访问

1. 登录 veImageX 控制台，在左侧导航栏选择服务管理。
2. 在服务管理页面中，选择所需的服务，服务状态应为正常。单击基础配置 > 分发配置。
3. 切换到分发配置页面，开启内网访问开关。

4. 在弹出的配置内网访问弹窗中，选择是否要开启 URL 鉴权状态配置。
   • 如果仅开启内网访问，但无需开启 URL 鉴权状态，请直接单击确定按钮。

   • 如果需要同时开启内网访问和 URL 鉴权状态，请在弹窗中开启开关，并参考以下文档配置 URL 鉴权状态功能。
     • 鉴权方式 A
     • 鉴权方式 B
     • 鉴权方式 C
     • 鉴权方式 D
5. 保存上述配置后，veImageX 将自动生成一个内网域名地址。


步骤四：解析终端节点

1. 前往火山引擎 TrafficRoute DNS 套件私网解析 PrivateZone 控制台，在开通服务页面，阅读并同意用户协议，单击提交订单。

2. 开通完成后，单击去控制台，然后单击添加域名。
3. 在添加域名对话框中，配置域名基本信息和域名生效范围。
   • 域名：此处填写 veimagex.cn-beijing.volces.com。
   • 域名生效范围：选择私有网络 VPC 信息。如需跨账号访问，请先单击添加账号进行账号关联，支持通过验证码或企业组织两种方式添加账号。

4. 单击确定，您可以在私网域名管理页面看到添加的域名。在域名的操作列单击管理。
5. 在记录管理页面，单击添加记录，在域名下添加解析记录。
6. 在添加记录页面，配置解析记录的基本信息。
   • 域名：填写您完成步骤三：开启内网访问后获取到的内网域名地址。请注意，此处只需填写域名前缀，拼接后组成完整域名。
   • 记录类型：此处选择 CNAME。
   • 记录值：填写您完成步骤二：创建终端节点后获取到的终端节点域名。

7. 配置完成后单击提交。您可以在记录管理页面看到创建的解析记录。

步骤五：内网访问验证

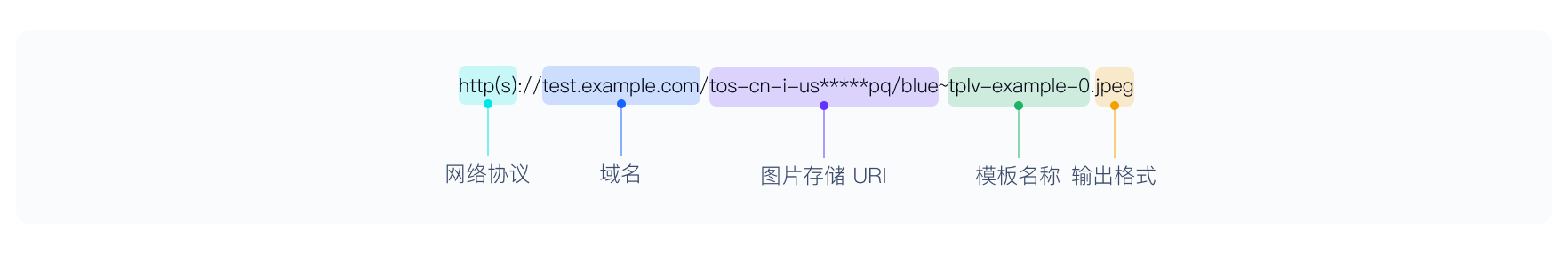

如您在 veImageX 开启内网访问后的内网访问域名为 xxxxx.veimagex.cn-beijing.volces.com，需要访问的 veImageX 存储的源图片存储 URI 为 tos-cn-i-xxxxx/demo.jpeg，您创建的图片模板配置为 ~tplv-xxxxx-1.jpeg。那么，您可使用内网域名分别访问源图片资源和模板处理后的结果图资源。具体访问 URL 如下：

• 源图片资源访问地址：http://xxxxx.veimagex.cn-beijing.volces.com/tos-cn-i-xxxxx/demo.jpeg
• 经图片处理模板处理后的结果图访问地址：http://xxxxx.veimagex.cn-beijing.volces.com/tos-cn-i-xxxxx/demo.jpeg~tplv-xxxxx-1.jpeg

在 VPC ECS 中 curl http://xxxxx.veimagex.cn-beijing.volces.com/tos-cn-i-xxxxx/demo.jpeg~tplv-xxxxx-1.jpeg，返回 200，则表示内网访问服务正常可用。

场景二：跨地域访问

veImageX 在华北 2 地域提供服务，如果您在其他地域（例如华东 2）创建了 VPC，想要访问 veImageX 服务，就需要购买云企业网来实现跨地域的网络互通。云企业网是火山引擎提供的一种网络互联服务，它可以帮助用户建立跨地域、跨账号的私有网络互通，因此需要购买云企业网来打通华北 2 和华东 2 地域之间的网络连接。
请参考云企业网入门指引完成 VPC 间的联通，然后参考场景一：同地域访问的操作步骤进行配置。

内网上传

veImageX 提供 ApplyVpcUploadInfo 接口指定内网上传文件信息，并获取文件上传链接和 Header 信息。成功获取到上述信息后，按照链接及 Header 进行请求即可完成上传。以下为接口的请求示例和返回示例，该接口的详细参数说明请参看获取文件 VPC 内网上传地址。

请求示例

GET https://imagex.volcengineapi.com/?Action=ApplyVpcUploadInfo&Version=2023-05-01&ServiceId=u3*k

返回示例

{
    "ResponseMetadata": {
        "RequestId": "20230604110420****100232280022D31",
        "Action": "ApplyVpcUploadInfo",
        "Version": "2023-05-01",
        "Service": "ImageX",
        "Region": "cn-north-1"
    },
    "Result": {
        "UploadMode": "part",
        "PartUploadInfo": {
            "PartSize": 4194304,
            "PartPutURLs": [
                "https://tos.xxx",
                "https://tos.yyy"
            ],
            "CompletePartURL": "https://ouy.*.com",
            "CompletePartURLHeaders": [
                {
                    "Key": "X-Tos-Forbid-Overwrite",
                    "Value": "true"
                }
            ]
        },
        "SessionKey": "eyJh**In0=",
        "Oid": "demo",
        "PutURL": "https://ll.xxx",
        "PutURLHeaders": [
            {
                "Key": "Content-Type",
                "Value": "image/jpeg"
            }
        ]
    }
}
