自定义视频采集
最近更新时间：2025.11.10 17:12:09首次发布时间：2021.07.18 15:06:43
复制全文
我的收藏
有用
有用
无用
无用

当你使用 RTC 实现实时音视频通信时，RTC 会使用默认的音视频模块进行视频采集和渲染。在一些场景下，你可能会发现默认模块无法满足需求，比如：

  • 你的音视频应用中已实现了视频采集和渲染模块；
  • 希望使用其他设备采集的视频源，如录屏信息；
  • 希望对采集到的音视频数据进行一些传输前处理，如美颜等；
  • 某些视频采集设备被占用。

在这些场景下，你可以参考本文，将自定义设备采集的视频源，交由 RTC 进行编码和传输。

前提条件

你已经集成了 3.33 及以上版本的 RTC SDK，实现了基本的音视频通话。

功能实现

使用 setVideoSourceType 指定自定义视频源。你需要使用自采集模块驱动采集设备对视频进行采集，采集的视频帧通过 pushExternalVideoFrame 发送给 SDK。
自定义视频采集的数据流转如下图：


API 调用

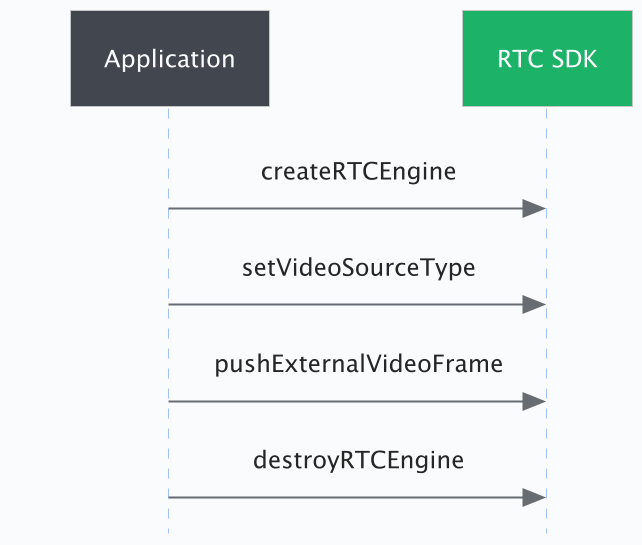

API 调用时序可以参考下图：

集成步骤

  • 以下代码基于 3.33+，此版本下，视频封装类为 VideoFrame。
  • 3.32 到 3.18 版本中，视频封装类为 RtcVideoFrame，和 VideoFrame 的差别仅在于名称不同。
  • 对于 3.18 以下的版本，视频封装类为 ExtVideoFrame，和 VideoFrame 的差别仅在于：ExtVideoFrame 中不包含 buffer_type。

1. 指定自定义视频源

通过调用 setVideoSourceType 指定自定义视频源。

  • iOS

    [self.rtcEngine setVideoSourceType:ByteRTCVideoSourceTypeExternal];

  • Android

    mRTCEngine.setVideoSourceType(VIDEO_SOURCE_TYPE_EXTERNAL);

2. 构建视频采集器

你可以参考以下示例项目中，Advance_Demo 中自定义采集工具类，创建你的视频采集模块。

3. 配置视频帧参数

你可以使用 pushExternalVideoFrame 中的 VideoFrame 参数，对采集到的视频数据进行编码前处理。比如，设置 VideoFrame 参数中的 rotation 为 180，即可使视频帧顺时针旋转 180 度。当然，你也可以加入自行实现的其它前处理逻辑。

你必须根据自采集视频编码数据格式，使用对应的 VideoFrame 参数。

4. 推送外部视频帧

调用 pushExternalVideoFrame 将采集到的视频帧，交由 RTC 进行编码和传输。

  • iOS
    根据所需要设置的参数，选择调用合适的 pushExternalVideoFrame 接口。参见 API 参考。

    #pragma mark - AVCaptureVideoDataOutputSampleBufferDelegate
/**
 * 在接收到摄像头视频帧回调后调用 pushExternalVideoFrame 接口向 SDK 发送视频帧数据。
 */
- (void)captureOutput:(AVCaptureOutput *)output didOutputSampleBuffer:(CMSampleBufferRef)sampleBuffer fromConnection:(AVCaptureConnection *)connection {
    CVPixelBufferRef buffer = CMSampleBufferGetImageBuffer(sampleBuffer);
    CMTime timestamp = CMSampleBufferGetPresentationTimeStamp(sampleBuffer); // 建议增加时间戳打印，便于进行异常问题的定位和排查。

    ByteRTCVideoFrameData *frame = [[ByteRTCVideoFrameData alloc] init];
    frame.timestamp = timestamp;
    frame.width = (int32_t)CVPixelBufferGetWidth(buffer);
    frame.height = (int32_t)CVPixelBufferGetHeight(buffer);
    frame.cvpixelbuffer = buffer;
    frame.rotation = ByteRTCVideoRotation0;
    frame.seiData = nil;

    [self.rtcEngine pushExternalVideoFrame:frame];
}

  • Android
    根据您使用的视频采集设备的不同，采集输出的视频信号可能会采取不同的视频编码方式。你需要根据不同的视频编码方式，采用不同的参数。
    以下代码分别展示了采集视频采用纹理方案和 RGBA 格式 raw 数据时，如何设置视频帧参数。

    • Texture
    public void frameAvailable(SurfaceTexture texture) {
    // 预览渲染逻辑
    ...

    // 构建外部视频帧
    VideoFrameData frame = new VideoFrameData();

    frame.bufferType = VideoBufferType.GL_TEXTURE;
    frame.pixelFormat = VideoPixelFormat.TEXTURE_2D;
    frame.eglContext = sharedEglContext;
    frame.textureId = textureId;
    frame.textureMatrix = transformMatrix;
    frame.width = width;
    frame.height = height;

    //设置旋转角度
    frame.rotation = VideoRotation.VIDEO_ROTATION_0;
    frame.timestampUs = (long)System.currentTimeMillis() * TimeUnit.MILLISECONDS.toNanos(1);
    ...

    // 向 SDK 推送外部视频帧
    mRTCEngine.pushExternalVideoFrame(frame);
}
    • RGBA 格式
    public void createRGBAFrame(byte[] RGBABuffer, ColorSpace colorSpace) {
    VideoFrameData frame = new VideoFrameData();
    frame.bufferType = VideoBufferType.RAW_MEMORY;
    frame.pixelFormat = VideoPixelFormat.RGBA;
    frame.width = width;
    frame.height = height;
    frame.rotation = VideoRotation.VIDEO_ROTATION_0;
    frame.timestampUs = System.currentTimeMillis() * TimeUnit.MILLISECONDS.toNanos(1);
    frame.planeData = buffers;
    frame.numberOfPlanes = 1;
    frame.planeStride = width * 4;
    //向 SDK 推送外部视频帧
    mRTCEngine.pushExternalVideoFrame(frame);
}

API 参考

以下是各个平台的相关 API 参考：
