Windows

最近更新时间：2024.11.18 10:21:01首次发布时间：2022.04.28 16:43:35

本文介绍如何集成火山引擎 RTC SDK，并实现实时音视频通话。根据如下步骤操作，即可从 0 开始构建一个简单的音视频通话应用。
你也可以参考示例项目，了解更完整的项目实现。

前提条件

在开始集成 RTC SDK 前，请确保满足以下要求：

Windows 7 或以上版本设备，且可以正常访问互联网。
麦克风、摄像头等音视频设备。
火山引擎 RTC SDK 文件。
在火山引擎控制台上开通实时音视频服务，你需要从控制台获取 AppID 和临时 Token 用于项目跑通。
临时 Token 仅用于测试阶段，有使用时间限制，且安全性较低。若该项目准备正式上线，务必参考鉴权全流程生成 Token。
开发环境：RTC SDK 对开发环境没有特殊要求。本文以如下开发环境为例，说明构建音视频应用的基本流程。
- Microsoft Visual Studio 2017 或以上版本
- Qt 5.9 或以上版本，且 Qt 与 VS 版本对应
- 在 Visual Studio 中安装 Qt 扩展，详细操作参看如何在 Visual Studio 中安装 Qt 扩展？

创建项目

打开 Visual Studio，选择文件 > 新建 > 项目，选择 Qt Widget Application，单击下一步。
配置新项目，将项目名称修改为 RTCTest。
选择使用的 Qt 类型为 32 位或 64 位，单击 Next，然后单击 Finish。

引入 SDK

根据你的开发需求下载 Win32 或 x64 的 RTC SDK，解压后将 VolcEngineRTC 文件夹放在 RTCTest.sln 同级目录下，完成后的项目目录结构如下：

|-- RTCTest
|   |-- Debug
|   |-- RTCTest.aps
|   |-- RTCTest.cpp
|   |-- RTCTest.h
|   |-- RTCTest.qrc
|   |-- RTCTest.rc
|   |-- RTCTest.ui
|   |-- RTCTest.vcxproj
|   |-- RTCTest.vcxproj.filters
|   |-- RTCTest.vcxproj.user
|   |-- main.cpp
|   `-- resource.h
|-- RTCTest.sln
`-- VolcEngineRTC #VolcEngineRTC 库放在 .sln 同级目录下
    |-- bin
    |-- include
    `-- lib

配置项目属性

在 Visual Studio 的菜单栏中，选择项目，然后选择 RTCTest 属性，并按照以下步骤进行配置。

将 include 目录加入到头文件搜索路径。选择配置属性 > C/C++ > 常规，在附加包含目录下拉列表中选择 <编辑...>，然后追加 $(SolutionDir)\VolcEngineRTC\include。
将 lib 目录加入到库搜索路径。选择配置属性 > 链接器 > 常规，根据项目类型，在附加库目录下拉列表中选择 <编辑...>，然后追加 $(SolutionDir)\VolcEngineRTC\lib\Win32 或 $(SolutionDir)\VolcEngineRTC\lib\x64。
选择配置属性 > 链接器 > 输入，在附加依赖项下拉列表中选择 <编辑...>，然后追加 VolcEngineRTC.lib。
选择配置属性 > 生成事件 > 生成后事件，根据项目类型，在命令行后增加 xcopy /Y /S "$(SolutionDir)\VolcEngineRTC\bin\Win32\*" "$(TargetDir)" 或 xcopy /Y /S "$(SolutionDir)\VolcEngineRTC\bin\x64\*" "$(TargetDir)"，用于生成 exe 后将依赖库拷贝到目标目录下。

实现音视频通话

说明

本章节将先向你提供 API 调用时序图和完整的实现代码，再对具体的实现步骤展开介绍。

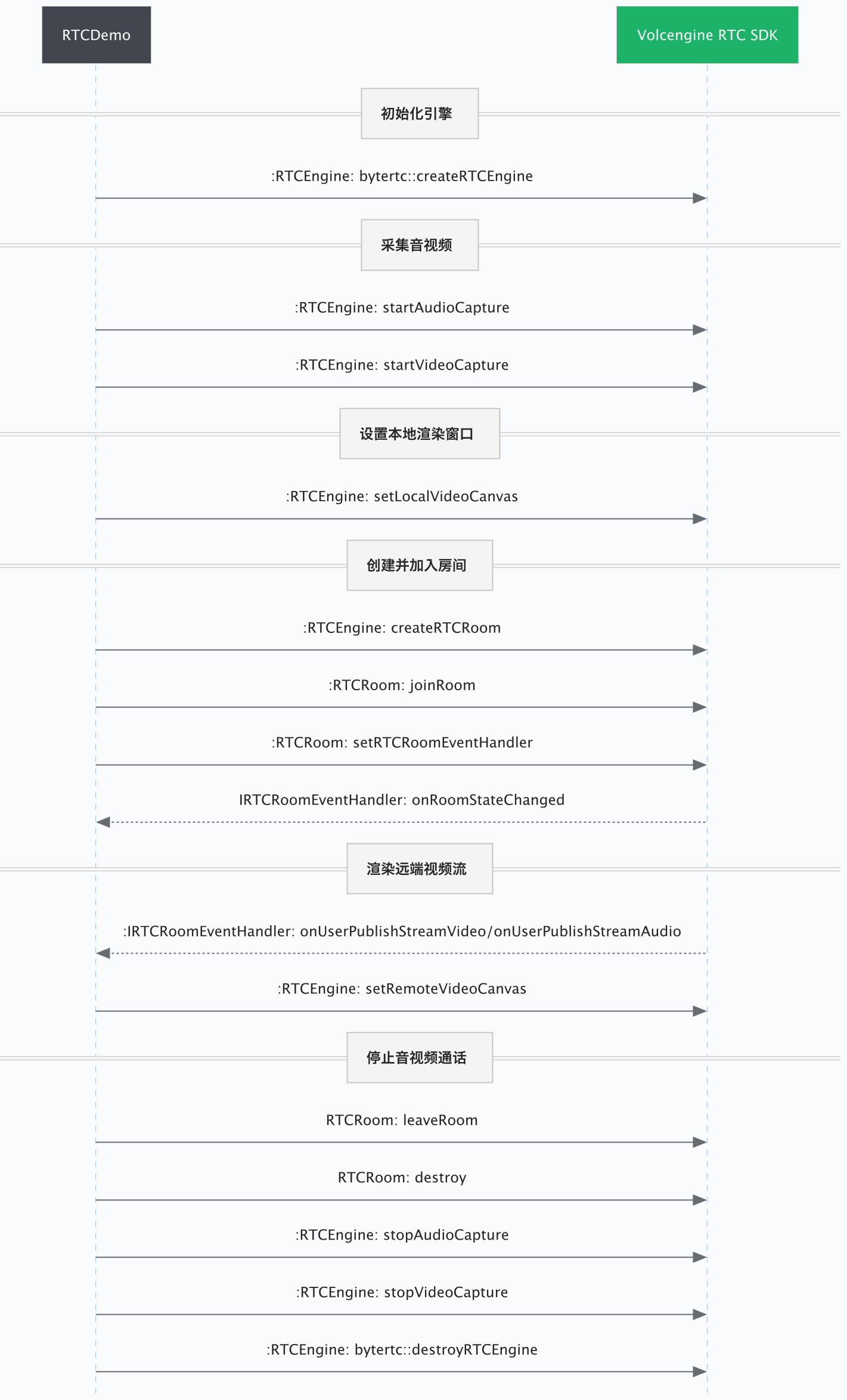

时序图

下图为使用火山引擎 RTC SDK 实现基础音视频通话的 API 调用时序图。

alt

完整代码示例

将下面两段代码分别替换 RTCTest.h 和 RTCTest.cpp 文件中的全部内容，单击本地 Windows 调试器，即可快速实现音视频通话。

`RTCTest.h` 代码内容

说明

你需要将 RTCTest.h 中的 m_roomid、m_uid、m_appid、m_token 替换为你在控制台上生成临时 Token 时所使用的房间 ID 和用户 ID，以及获取到的 AppID 和临时 Token。

// 以下为 RTCTest.h 的完整代码内容

#pragma once

#include <QtWidgets/QMainWindow>
#include "ui_RTCTest.h"
#include "bytertc_video.h"
#include "bytertc_room.h"
#include "bytertc_room_event_handler.h"
#include "bytertc_video_event_handler.h"
#include <QHBoxLayout>
#include <QMessageBox>
#include <QDebug>
#include <QMetaType>
#include <memory>

Q_DECLARE_METATYPE(std::string)
Q_DECLARE_METATYPE(bytertc::MediaStreamType)
Q_DECLARE_METATYPE(bytertc::StreamRemoveReason)


class EventHandler : public QObject, public bytertc::IRTCVideoEventHandler, public bytertc::IRTCRoomEventHandler {
    Q_OBJECT
public:
    void onRoomStateChanged(
        const char* room_id, const char* uid, int state, const char* extra_info) override {
        if (room_id != nullptr && uid != nullptr) {
            std::string str_extra_info = extra_info ? extra_info : "";
            emit sigRoomStateChanged(std::string(room_id), std::string(uid), state, str_extra_info);
        }
    }

    void onUserPublishStream(const char* uid, bytertc::MediaStreamType type) override {
        if (uid != nullptr) {
            emit sigUserPublishStream(std::string(uid), type);
        }
    }

    void onUserUnpublishStream(const char* uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) override {
        if (uid != nullptr) {
            emit sigUserUnpublishStream(std::string(uid), type, reason);
        }
    }

signals:
    void sigRoomStateChanged(std::string roomid, std::string uid, int state, std::string extra_info);
    void sigUserPublishStream(std::string uid, bytertc::MediaStreamType type);
    void sigUserUnpublishStream(std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason);
};

class RTCTest : public QMainWindow
{
    Q_OBJECT

public:
    RTCTest(QWidget *parent = nullptr);
    ~RTCTest();

private:
    Ui::RTCTestClass ui;
    QWidget* widget_local = nullptr;
    QWidget* widget_remote = nullptr;

    bytertc::IRTCVideo* m_video = nullptr;
    bytertc::IRTCRoom* m_room = nullptr;

    std::string m_roomid = ""; //房间id，请在此处填写自己的房间id
    std::string m_uid = "";    //用户id，请在此处填写自己的用户id
    std::string m_appid = "";  //appid， 请在此处填写应用的appid
    std::string m_token = "";  //token， 请将控制台生成的token填写在此处，要求与上面的roomid、uid对应

    std::shared_ptr<EventHandler> m_handler;

};

`RTCTest.cpp` 代码内容

// 以下为 RTCTest.cpp 的完整代码内容

#include "RTCTest.h"
RTCTest::RTCTest(QWidget *parent)
    : QMainWindow(parent)
{
    ui.setupUi(this);
    //init data type
    qRegisterMetaType<std::string>();
    qRegisterMetaType<bytertc::MediaStreamType>("bytertc::MediaStreamType");
    qRegisterMetaType<bytertc::StreamRemoveReason>("bytertc::StreamRemoveReason");

    //init UI
    this->resize(500, 500);
    QWidget* centralWidget = new QWidget(this);
    QHBoxLayout* lay = new QHBoxLayout(centralWidget);
    widget_local = new QWidget(this);
    widget_remote = new QWidget(this);
    lay->addWidget(widget_local);
    lay->addWidget(widget_remote);
    widget_local->setFixedSize(200, 200);
    widget_remote->setFixedSize(200, 200);
    widget_local->show();
    widget_remote->show();
    this->setCentralWidget(centralWidget);

    //开始RTC接口调用，检查参数是否为空
    if (m_appid.empty() /*|| m_token.empty()*/ || m_uid.empty() || m_roomid.empty()) {
        QMessageBox box(QMessageBox::Warning, QStringLiteral("提示"), QString("paras is empty"), QMessageBox::Ok);
        box.exec();
        return;
    }

    //createRTCVideo
    m_handler = std::make_shared<EventHandler>();
    connect(m_handler.get(), &EventHandler::sigRoomStateChanged, this, [this](std::string roomid, std::string uid, int state, std::string extra_info) {
        //onRoomStateChanged
        qDebug() << Q_FUNC_INFO << "roomid=" << QString::fromStdString(roomid) << ",uid=" << QString::fromStdString(uid) << ",state=" << QString::number(state);
        });

    connect(m_handler.get(), &EventHandler::sigUserPublishStream, this, [this](std::string uid, bytertc::MediaStreamType type) {
        qDebug() << Q_FUNC_INFO << "onUserPublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type);
        if (m_video) {
            bytertc::VideoCanvas cas;
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            key.stream_index = bytertc::kStreamIndexMain;
            cas.background_color = 0;
            cas.render_mode = bytertc::RenderMode::kRenderModeFit;
            cas.view = (void*)widget_remote->winId();
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

    connect(m_handler.get(), &EventHandler::sigUserUnpublishStream, this, [this](std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) {
        qDebug() << Q_FUNC_INFO << "onUserUnpublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type) <<",reason=" << QString::number(reason);

        if (m_video) {
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            bytertc::VideoCanvas cas;
            cas.view = nullptr;
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });


    m_video = bytertc::createRTCVideo(m_appid.c_str(), m_handler.get(), nullptr);
    if (m_video == nullptr) return;

    //开启音视频采集
    m_video->startAudioCapture();
    m_video->startVideoCapture();

    //设置本地预览窗口
    bytertc::VideoCanvas cas;
    cas.background_color = 0;
    cas.render_mode = bytertc::RenderMode::kRenderModeFit;
    cas.view = (void*)widget_local->winId();
    m_video->setLocalVideoCanvas(bytertc::kStreamIndexMain, cas);

    //进房
    m_room = m_video->createRTCRoom(m_roomid.c_str());
    if (m_room == nullptr) return;
    bytertc::UserInfo uinfo;
    bytertc::RTCRoomConfig conf;
    uinfo.extra_info = nullptr;
    uinfo.uid = m_uid.c_str();
    conf.is_auto_publish = true;
    conf.is_auto_subscribe_audio = true;
    conf.is_auto_subscribe_video = true;

    m_room->joinRoom(m_token.c_str(), uinfo, conf);
    m_room->setRTCRoomEventHandler(m_handler.get());
}

RTCTest::~RTCTest()
{
    if (m_room) {
        m_room->leaveRoom();
        m_room->destroy();
        m_room = nullptr;
    }
    if (m_video) {
        bytertc::destroyRTCVideo();
        m_video = nullptr;
    }
}

实现步骤详解

引入头文件

在 RTCTest.h 中引入以下头文件。

#include "bytertc_video.h"
#include "bytertc_room.h"
#include "bytertc_room_event_handler.h"
#include "bytertc_video_event_handler.h"
#include <QHBoxLayout>
#include <QMessageBox>
#include <QDebug>
#include <QMetaType>
#include <memory>

继承回调类

EventHandler 类定义在 RTCTest.h 中。EventHandler 用于接收 bytertc::IRTCVideoEventHandler 及 bytertc::IRTCRoomEventHandler 的回调事件，其中 onRoomStateChanged 表示本端进房状态回调，onUserPublishStream 表示同房间内远端用户发流回调，onUserUnpublishStream 表示同房间内远端用户停止发流回调。

//EventHandler 类继承了 QObject，用于发送信号
//EventHandler 类继承了 bytertc::IRTCRoomEventHandler 用于接收房间内通知消息
//声明信号槽中要用到的数据类型

Q_DECLARE_METATYPE(std::string)
Q_DECLARE_METATYPE(bytertc::MediaStreamType)
Q_DECLARE_METATYPE(bytertc::StreamRemoveReason)

class EventHandler : public QObject, public bytertc::IRTCVideoEventHandler, public bytertc::IRTCRoomEventHandler {
    Q_OBJECT
public:
    void onRoomStateChanged(
        const char* room_id, const char* uid, int state, const char* extra_info) override {
        if (room_id != nullptr && uid != nullptr) {
            std::string str_extra_info = extra_info ? extra_info : "";
            emit sigRoomStateChanged(std::string(room_id), std::string(uid), state, str_extra_info);
        }
    }

    void onUserPublishStream(const char* uid, bytertc::MediaStreamType type) override {
        if (uid != nullptr) {
            emit sigUserPublishStream(std::string(uid), type);
        }
    }

    void onUserUnpublishStream(const char* uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) override {
        if (uid != nullptr) {
            emit sigUserUnpublishStream(std::string(uid), type, reason);
        }
    }


signals:
    void sigRoomStateChanged(std::string roomid, std::string uid, int state, std::string extra_info);
    void sigUserPublishStream(std::string uid, bytertc::MediaStreamType type);
    void sigUserUnpublishStream(std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason);
};

初始化界面及参数

将以下成员变量定义在 RTCTest.h class RTCTest 内。

private:
QWidget* widget_local = nullptr;
QWidget* widget_remote = nullptr;

bytertc::IRTCVideo* m_video = nullptr;
bytertc::IRTCRoom* m_room = nullptr;

std::string m_roomid = ""; //房间id，请在此处填写自己的房间id
std::string m_appid = "";  //appid， 请在此处填写应用的appid
std::string m_token = "";  //token， 请将控制台生成的token填写在此处，要求与上面的roomid、uid对应

std::shared_ptr<EventHandler> m_handler;

将以下数据类型的定义放在 RTCTest.cpp RTCTest 构造函数 RTCTest::RTCTest 中。

qRegisterMetaType<std::string>();
qRegisterMetaType<bytertc::MediaStreamType>("bytertc::MediaStreamType");
qRegisterMetaType<bytertc::StreamRemoveReason>("bytertc::StreamRemoveReason");
//初始化UI样式
this->resize(500, 500);
QWidget* centralWidget = new QWidget(this);
QHBoxLayout* lay = new QHBoxLayout(centralWidget);
widget_local = new QWidget(this);
widget_remote = new QWidget(this);
lay->addWidget(widget_local);
lay->addWidget(widget_remote);
widget_local->setFixedSize(200, 200);
widget_remote->setFixedSize(200, 200);
widget_local->show();
widget_remote->show();
this->setCentralWidget(centralWidget);

创建引擎

创建引擎放在 RTCTest.cpp RTCTest 构造函数中。bytertc::createRTCVideo 用于创建 RTC 引擎，所有 RTC 相关的 API 调用都要在创建引擎之后。

//开始 RTC 接口调用，检查参数是否为空
    if (m_appid.empty() || m_token.empty() || m_uid.empty() || m_roomid.empty()) {
        QMessageBox box(QMessageBox::Warning, QStringLiteral("提示"), QString("paras is empty"), QMessageBox::Ok);
        box.exec();
        return;
    }

    //创建　EventHandler 对象，用于接收房间、引擎通知
    m_handler = std::make_shared<EventHandler>();
    connect(m_handler.get(), &EventHandler::sigRoomStateChanged, this, [this](std::string roomid, std::string uid, int state, std::string extra_info) {
        //房间状态变化
        qDebug() << Q_FUNC_INFO << "roomid=" << QString::fromStdString(roomid) << ",uid=" << QString::fromStdString(uid) << ",state=" << QString::number(state);
        });

    connect(m_handler.get(), &EventHandler::sigUserPublishStream, this, [this](std::string uid, bytertc::MediaStreamType type) {
        //远端用户发流
        qDebug() << Q_FUNC_INFO << "onUserPublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type);
        if (m_video) {
            bytertc::VideoCanvas cas;
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            key.stream_index = bytertc::kStreamIndexMain;
            cas.background_color = 0;
            cas.render_mode = bytertc::RenderMode::kRenderModeFit;
            cas.view = (void*)widget_remote->winId();
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

    connect(m_handler.get(), &EventHandler::sigUserUnpublishStream, this, [this](std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) {
        //远端用户停止发流
        qDebug() << Q_FUNC_INFO << "onUserUnpublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type) <<",reason=" << QString::number(reason);

        if (m_video) {
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            bytertc::VideoCanvas cas;
            cas.view = nullptr;
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

        m_video = bytertc::createRTCVideo(m_appid.c_str(), m_handler.get(), nullptr);
    if (m_video == nullptr) return;

采集音视频

创建引擎后，调用 startAudioCapture 开启音频采集，调用 startVideoCapture 开启视频采集。

//开启音视频采集
   m_video->startAudioCapture();
   m_video->startVideoCapture();

渲染本端视频流

调用 setLocalVideoCanvas 设置本端渲染窗口。

//设置本地预览窗口
    bytertc::VideoCanvas cas;
    cas.background_color = 0;
    cas.render_mode = bytertc::RenderMode::kRenderModeFit;
    cas.view = (void*)widget_local->winId();
    m_video->setLocalVideoCanvas(bytertc::kStreamIndexMain, cas);

创建并加入房间

调用 createRTCRoom 创建 RTC 房间，所有和房间相关的 API 都在 bytertc::IRTCRoom 内。
joinRoom 表示进房，进房状态可以通过 bytertc::IRTCRoomEventHandler 中 onRoomStateChanged 回调。

//进房
    m_room = m_video->createRTCRoom(m_roomid.c_str());
    if (m_room == nullptr) return;
    bytertc::UserInfo uinfo;
    bytertc::RTCRoomConfig conf;
    uinfo.extra_info = nullptr;
    uinfo.uid = m_uid.c_str();
    conf.is_auto_publish = true;
    conf.is_auto_subscribe_audio = true;
    conf.is_auto_subscribe_video = true;

    m_room->joinRoom(m_token.c_str(), uinfo, conf);
    m_room->setRTCRoomEventHandler(m_handler.get());

渲染远端视频流

说明

以下代码在 sigUserPublishStream 的槽函数中，已在创建引擎步骤中实现，不必重复实现。

EventHandler 类继承了 bytertc::IRTCRoomEventHandler，设置 setRTCRoomEventHandler 接收回调通知，回调接口内发射 sigUserPublishStream 信号，connect 槽中调用 setRemoteVideoCanvas 接口，设置远端视频窗口渲染。

connect(m_handler.get(), &EventHandler::sigUserPublishStream, this, [this](std::string uid, bytertc::MediaStreamType type) {
    //远端用户发流
    qDebug() << Q_FUNC_INFO << "onUserPublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type);
    if (m_video) {
        bytertc::VideoCanvas cas;
        bytertc::RemoteStreamKey key;
        key.room_id = m_roomid.c_str();
        key.user_id = uid.c_str();
        key.stream_index = bytertc::kStreamIndexMain;
        cas.background_color = 0;
        cas.render_mode = bytertc::RenderMode::kRenderModeFit;
        cas.view = (void*)widget_remote->winId();
        m_video->setRemoteVideoCanvas(key, cas);
    }
    });

停止渲染远端视频流

说明

以下代码在 sigUserPublishStream 的槽函数中，已在创建引擎步骤中实现，不必重复实现。

实现原理同渲染远端视频流，当远端用户停止发流后，本端收到 onUserUnpublishStream 回调，通过 sigUserUnpublishStream 信号，在槽函数中设置远端渲染窗口为空。

connect(m_handler.get(), &EventHandler::sigUserUnpublishStream, this, [this](std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) {
	//远端用户停止发流
	qDebug() << Q_FUNC_INFO << "onUserUnpublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type) <<",reason=" << QString::number(reason);

	if (m_video) {
	    bytertc::RemoteStreamKey key;
	    key.room_id = m_roomid.c_str();
	    key.user_id = uid.c_str();
	    bytertc::VideoCanvas cas;
	    cas.view = nullptr;
	    m_video->setRemoteVideoCanvas(key, cas);
	}
	});

停止音视频通话

以下代码在 RTCTest 析构函数 RTCTest::~RTCTest 中。调用 leaveRoom 离开房间，destroy 销毁房间；调用 stopAudioCapture、stopVideoCapture 停止音视频采集；调用 destroyRTCVideo 销毁 RTC 引擎。

//销毁房间
if (m_room) {
    m_room->leaveRoom();
    m_room->destroy();
    m_room = nullptr;
}
//销毁引擎
if (m_video) {
    m_video->stopAudioCapture();
    m_video->stopVideoCapture();
    bytertc::destroyRTCVideo();
    m_video = nullptr;
}

检查进房参数

至此，代码已经基本搭建完成。将 RTCTest.h 中的 m_roomid、m_uid、m_appid、m_token 替换为你在控制台上获取的 AppID、临时 Token，以及你在生成临时 Token 时使用的房间 ID 和用户 ID。

编译与运行

单击本地 Windows 调试器进行编译与调试。

如果你想体验双端通话，请使用另一台设备上加入同一个 RTC 房间。你需要使用相同的 AppID、相同的房间 ID、不同的用户 ID 生成新的临时 Token。双端通话效果如下：

常见问题

实时音视频

时序图
